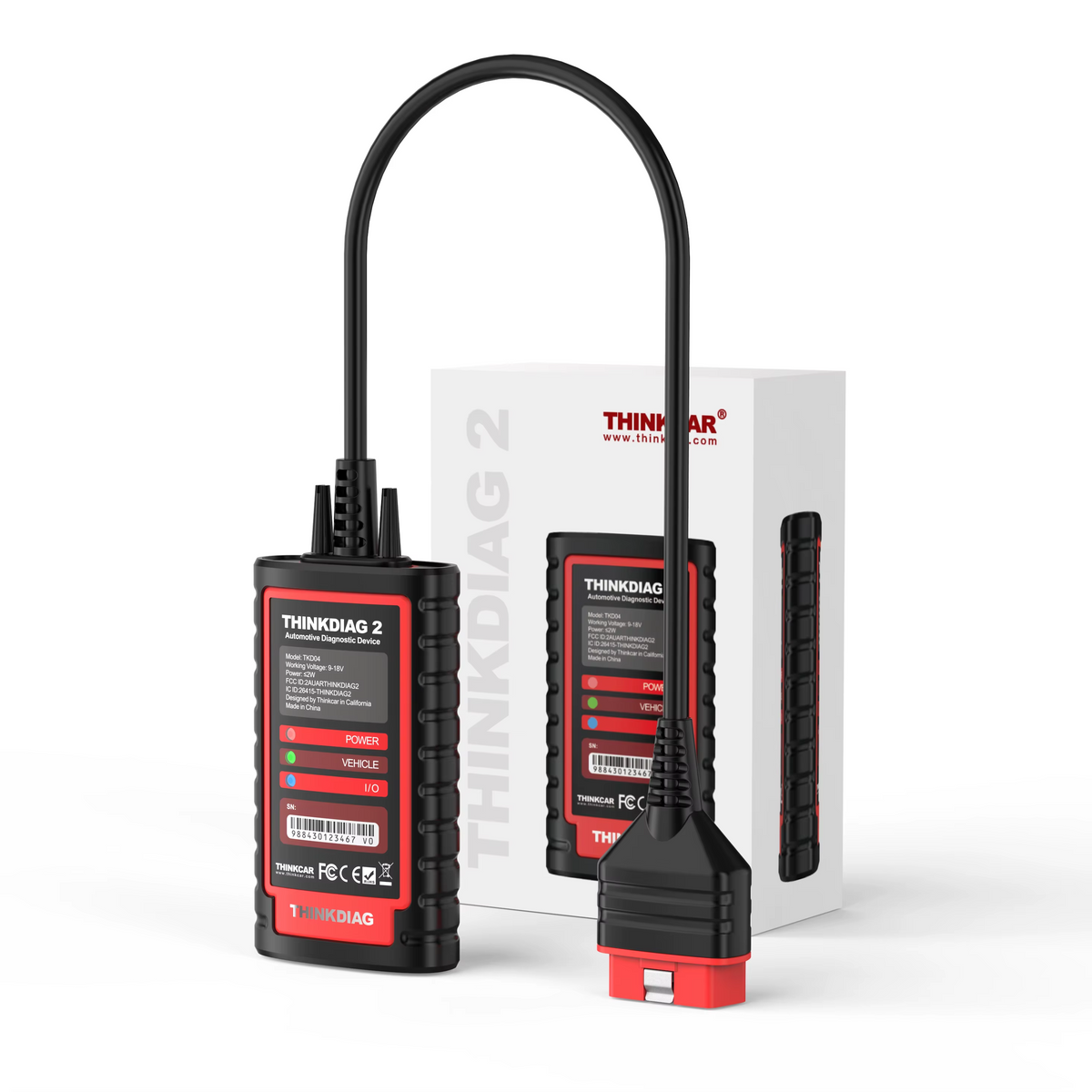

THINKCAR ThinkDiag 2 – Bluetooth OBD2 diagnostika všech systémů s CAN FD

THINKCAR ThinkDiag 2 – kompaktní bezdrátový diagnostický adaptér, který promění telefon se systémem iOS nebo Android v pokročilé diagnostické zařízení pro vozidla mnoha značek.

ThinkDiag 2 umožňuje diagnostikovat nejen motor, ale také automatickou převodovku, ABS, SRS airbagy, elektronickou parkovací brzdu, elektroniku karoserie, klimatizaci a další podporované systémy vozidla.

Pomocí obousměrných aktivních testů lze odesílat příkazy kompatibilním komponentům, zatímco servisní funkce a adaptační procedury pomáhají provádět nejčastější úkony údržby vozidla.

Hlavní výhody

• Diagnostika všech podporovaných elektronických systémů vozidla

• Kompatibilita se zařízeními iOS a Android

• Bezdrátové připojení Bluetooth

• Čtení a mazání chybových kódů

• Živá data, grafy a záznam

• Obousměrné aktivní testy komponentů

• ECU kódování a adaptace u kompatibilních vozidel

• Více než 15 servisních a údržbových funkcí

• Integrovaná podpora CAN FD

• Automatická identifikace vozidla podle VIN

• Vytváření a sdílení diagnostických reportů

• Není potřeba samostatný diagnostický tablet

Diagnostika všech systémů

V závislosti na výbavě vozidla a používaném softwaru může THINKCAR ThinkDiag 2 diagnostikovat:

• Řídicí systém motoru

• Automatickou převodovku a další části pohonného ústrojí

• ABS a stabilizační systém

• SRS systém airbagů

• Řídicí jednotky karoserie

• Elektronickou parkovací brzdu

• Elektrický posilovač řízení

• Klimatizaci

• Systém řízení akumulátoru

• TPMS systém kontroly tlaku v pneumatikách

• Přístrojový panel

• Řízení podvozku

• Moduly dveří, oken a osvětlení

• Gateway a další elektronické řídicí jednotky

Zařízení umožňuje zobrazit identifikační údaje řídicích jednotek, číst a mazat chybové kódy, sledovat parametry v reálném čase a ukládat výsledky diagnostiky.

Obousměrné aktivní testy

Na rozdíl od běžného OBD2 skeneru může ThinkDiag 2 odesílat příkazy kompatibilním řídicím jednotkám vozidla a prakticky ověřit funkci vybraných komponentů.

V závislosti na vozidle lze aktivovat nebo testovat například:

• Ventilátor chladiče

• Palivové čerpadlo

• Vstřikovače

• ABS čerpadlo a ventily

• Elektrická okna a zrcátka

• Zámky dveří

• Světla a stěrače

• Houkačku

• Relé a solenoidy

• Další elektronické akční členy podporované výrobcem vozidla

Aktivní testy pomáhají určit, zda je závada způsobena samotným komponentem, jeho napájením, kabeláží, řídicím signálem nebo elektronickou řídicí jednotkou.

Dostupnost konkrétních aktivních testů závisí na značce, modelu, roku výroby a konkrétní řídicí jednotce vozidla.

15+ servisních funkcí

V závislosti na vozidle mohou být podporovány například tyto procedury:

• Reset servisního intervalu oleje

• Servis elektronické parkovací brzdy

• Odvzdušnění brzdového systému ABS

• Regenerace a reset DPF

• Registrace akumulátoru

• Kódování vstřikovačů

• Kalibrace snímače úhlu natočení volantu

• Adaptace škrticí klapky

• Učení a adaptace převodovky

• Adaptace EGR

• Reset systému TPMS

• Kalibrace výšky podvozku

• Nastavení adaptivních světlometů

• Inicializace střešního okna

• Další procedury podporované výrobcem vozidla

Dostupnost servisních funkcí závisí na značce, modelu, roku výroby a konkrétní elektronické řídicí jednotce.

Kódování vstřikovačů, učení převodovky a další adaptační procedury nejsou univerzálním programováním ECU.

ECU kódování a adaptace

U kompatibilních vozidel může THINKCAR ThinkDiag 2 provádět:

• Přizpůsobení nově namontovaných komponentů

• Konfiguraci vyměněných řídicích jednotek

• Reset adaptačních hodnot

• Učicí procedury komponentů

• Základní nastavení

• Změnu podporovaných parametrů vozidla

• Aktivaci některých komfortních funkcí

Možnosti ECU kódování a adaptací závisí na značce, modelu, roku výroby, trhu a konkrétní řídicí jednotce.

ECU kódování není univerzálním přepisem softwaru řídicích jednotek. Zařízení není určeno pro klonování ECU, Bench nebo Boot programování, chiptuning vozidla, zvyšování výkonu motoru ani univerzální programování klíčů.

Podpora CAN FD

Integrovaná podpora protokolu CAN FD rozšiřuje kompatibilitu s částí novějších vozidel, která používají rychlejší přenos diagnostických dat.

Podpora CAN FD sama o sobě nezaručuje dostupnost všech diagnostických, aktivních, servisních nebo kódovacích funkcí u každého vozidla. Přesná kompatibilita závisí na konkrétním modelu vozidla, roku výroby a použitých řídicích jednotkách.

Živá data

ThinkDiag 2 umožňuje sledovat různé parametry vozidla, například:

• Otáčky motoru

• Teplotu chladicí kapaliny

• Teplotu nasávaného vzduchu

• Údaje o průtoku vzduchu

• Polohu škrticí klapky

• Korekce palivové směsi

• Napětí snímačů

• Teplotu převodovky

• Údaje snímačů rychlosti kol

• Napětí akumulátoru

• Další parametry poskytované řídicími jednotkami

Data lze zobrazovat číselně nebo v grafech, zaznamenávat a později analyzovat. To pomáhá při hledání závad, které se objevují pouze po zahřátí motoru, během jízdy nebo při určitém zatížení systému.

Automatické rozpoznání VIN

U podporovaných vozidel může funkce AutoVIN automaticky zjistit:

• Značku vozidla

• Model

• Rok výroby

• VIN

• Odpovídající diagnostický software

Pokud automatické rozpoznání není podporováno, lze vozidlo vybrat ručně.

Diagnostické reporty

Po dokončení kontroly vozidla lze vytvořit diagnostický report obsahující například:

• Identifikační údaje vozidla

• Seznam zkontrolovaných systémů

• Nalezené chybové kódy

• Stav řídicích jednotek

• Výsledky diagnostiky

Report lze uložit a sdílet.

Použití s telefonem

1. Připojte ThinkDiag 2 do OBD2 zásuvky vozidla.

2. Stáhněte diagnostickou aplikaci výrobce.

3. Vytvořte účet a aktivujte zařízení.

4. Připojte se k adaptéru prostřednictvím Bluetooth.

5. Vyberte vozidlo nebo použijte automatické rozpoznání VIN.

6. Stáhněte potřebný diagnostický software.

7. Spusťte diagnostiku vozidla.

Podporována jsou zařízení iPhone, iPad a Android. Připojení k internetu může být nutné pro aktivaci zařízení, stažení diagnostického softwaru, kontrolu licencí a instalaci aktualizací.

Pro koho je THINKCAR ThinkDiag 2 určen?

Zařízení je vhodné pro:

• Majitele automobilů

• Pokročilé automobilové nadšence

• Mobilní mechaniky

• Menší autoservisy

• Kontrolu ojetých vozidel

• Údržbu více různých značek automobilů

• Diagnostiku závad motoru, převodovky, ABS a SRS

• Obousměrné aktivní testy komponentů

• Základní servisní procedury

• ECU kódování a adaptace u kompatibilních vozidel

• Uživatelé, kteří chtějí provádět pokročilejší diagnostiku pomocí telefonu

Obsah balení

• Diagnostický adaptér THINKCAR ThinkDiag 2

• Ochranné pouzdro

• Návod k použití

• Aktivace softwaru podle licence zvolené varianty

Důležité informace

Podpora diagnostiky, aktivních testů, servisních funkcí, adaptací a ECU kódování závisí na značce, modelu, roku výroby, trhu, motoru, převodovce, konkrétní elektronické řídicí jednotce, instalovaném softwaru a aktivní licenci.

Dostupné softwarové funkce, délka platnosti licence a zahrnuté aktualizace se mohou lišit podle konkrétní varianty produktu.
