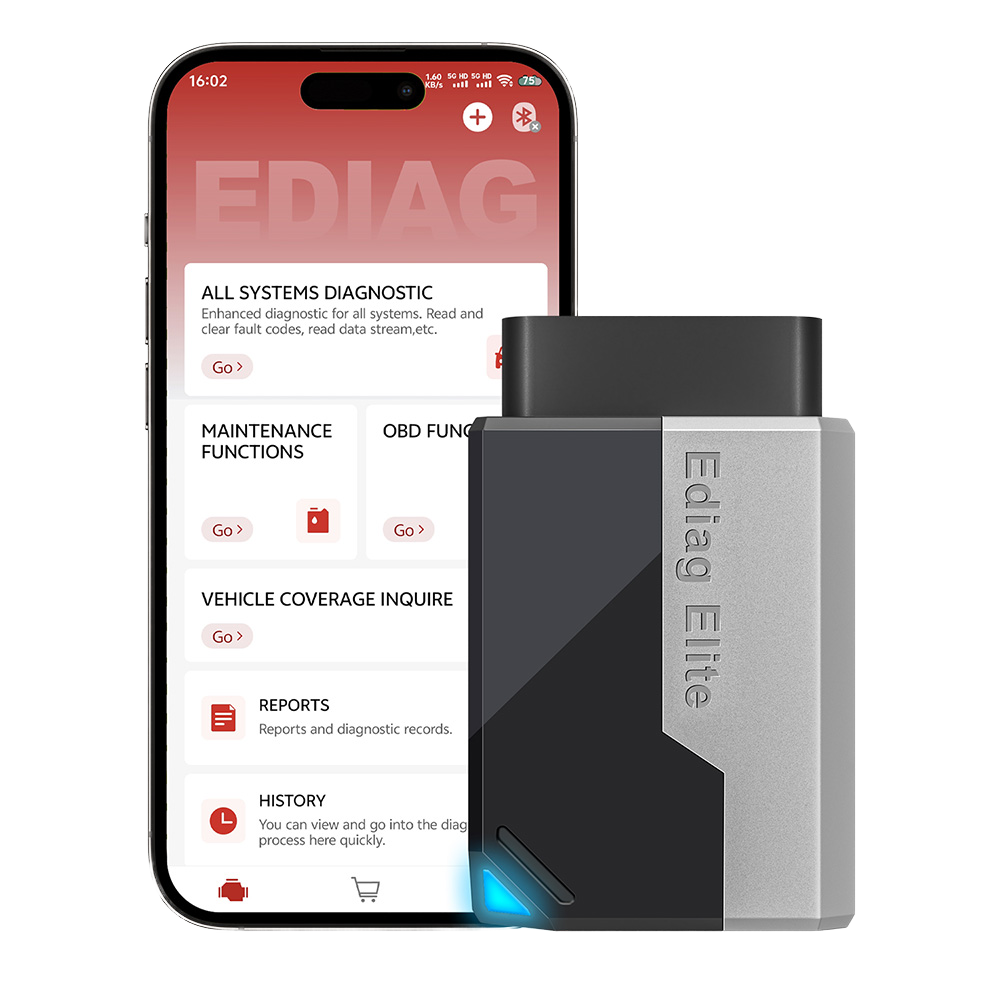

KINGBOLEN Ediag Elite – Bluetooth diagnostika všech systémů s aktivními testy

KINGBOLEN Ediag Elite – kompaktní bezdrátový diagnostický adaptér, který promění telefon nebo tablet se systémem iOS či Android v pokročilé multiznačkové diagnostické zařízení.

Ediag Elite umožňuje kontrolovat nejen motor, ale také automatickou převodovku, ABS, airbagy, elektroniku karoserie, elektronickou parkovací brzdu, systém řízení akumulátoru a další elektronické systémy vozidla.

Obousměrné aktivní testy umožňují odesílat příkazy podporovaným komponentům a prakticky ověřovat jejich funkci. Integrovaná podpora CAN FD rozšiřuje kompatibilitu s částí novějších vozidel.

Hlavní výhody

• Diagnostika všech elektronických systémů vozidla

• Kompatibilita se zařízeními iOS a Android

• Bezdrátové Bluetooth připojení

• Čtení a mazání chybových kódů

• Obousměrné aktivní testy komponentů

• Živá data a grafy

• Záznam a přehrávání dat

• Automatická identifikace vozidla podle VIN

• Více než 15 servisních a údržbových funkcí

• Podpora CAN FD

• Standardní diagnostické funkce OBD2 a EOBD

• Vytváření reportů o stavu vozidla

• Široká podpora evropských, asijských a amerických vozidel

• Není potřeba samostatný diagnostický tablet

Diagnostika všech systémů

V závislosti na výbavě vozidla a instalovaném softwaru může Ediag Elite diagnostikovat:

• Řídicí systém motoru

• Automatickou převodovku a další části pohonného ústrojí

• ABS a stabilizační systém

• SRS systém airbagů

• Řídicí jednotky karoserie

• Elektronickou parkovací brzdu

• Elektrický posilovač řízení

• Systém řízení akumulátoru

• TPMS systém kontroly tlaku v pneumatikách

• Snímač úhlu natočení volantu

• Klimatizaci

• Přístrojový panel

• Systémy osvětlení a stěračů

• Moduly dveří, oken a komfortních funkcí

• Další elektronické systémy instalované ve vozidle

Zařízení umožňuje číst a mazat chybové kódy, zobrazovat identifikační údaje řídicích jednotek, analyzovat parametry v reálném čase a ukládat výsledky diagnostiky.

Obousměrné aktivní testy

Na rozdíl od běžného OBD2 skeneru může Ediag Elite odesílat příkazy podporovaným řídicím jednotkám vozidla.

V závislosti na vozidle lze testovat například:

• Ventilátor chladiče

• Palivové čerpadlo

• Vstřikovače

• ABS čerpadlo

• EGR ventil

• Světla a stěrače

• Zámky dveří

• Elektrická okna a zrcátka

• Houkačku

• Relé a solenoidy

• Další elektronické akční členy

Aktivní testy pomáhají zjistit, zda závadu způsobuje samotný komponent, jeho napájení, kabeláž, řídicí signál nebo elektronická řídicí jednotka.

Dostupnost konkrétních testů závisí na značce, modelu, roku výroby a konkrétní řídicí jednotce vozidla.

15+ servisních funkcí

V závislosti na vozidle mohou být podporovány například tyto procedury:

• Reset servisního intervalu oleje

• Servis elektronické parkovací brzdy

• Registrace akumulátoru

• Kalibrace snímače úhlu natočení volantu

• Odvzdušnění brzdového systému ABS

• Regenerace a reset DPF

• Kódování vstřikovačů

• Adaptace škrticí klapky

• Učicí procedura převodovky

• Reset systému TPMS

• Kalibrace výšky podvozku

• Reset adaptivních světlometů

• Inicializace střešního okna

• Adaptace EGR

• Podporované procedury resetu imobilizéru

• Další funkce podporované výrobcem vozidla

Kódování vstřikovačů a jednotlivé adaptační procedury nejsou univerzálním ECU kódováním ani programováním řídicích jednotek.

Podpora CAN FD

Integrovaný protokol CAN FD umožňuje připojení k části novějších vozidel, která používají rychlejší přenos diagnostických dat.

CAN FD se používá například u některých novějších vozidel značek:

• Ford

• GM a Chevrolet

• Cadillac a Buick

• Chrysler a Jeep

• Fiat a Alfa Romeo

• Dalších podporovaných výrobců

Podpora CAN FD sama o sobě nezaručuje dostupnost všech diagnostických nebo servisních funkcí u každého vozidla. Přesná kompatibilita závisí na modelu, roku výroby a použitých řídicích jednotkách.

Podpora protokolu DoIP není u tohoto modelu uvedena.

Živá data

Ediag Elite umožňuje sledovat parametry vozidla v reálném čase, například:

• Otáčky motoru

• Teplotu chladicí kapaliny

• Údaje o průtoku vzduchu

• Korekce palivové směsi

• Napětí snímačů

• Teplotu převodovky

• Údaje snímačů rychlosti kol

• Napětí akumulátoru

• Další parametry poskytované řídicími jednotkami

Data lze zobrazovat v grafech, zaznamenávat a později znovu prohlížet. To pomáhá při hledání závad, které se objevují pouze po zahřátí motoru, během jízdy nebo při určitém zatížení systému.

Automatické rozpoznání VIN

U podporovaných vozidel může automatická funkce VIN pomoci určit:

• Značku vozidla

• Model

• Rok výroby

• VIN

• Odpovídající diagnostický software

Pokud automatické rozpoznání není podporováno, lze vozidlo vybrat ručně.

Report o stavu vozidla

Po dokončení kontroly všech systémů lze vytvořit report o stavu vozidla obsahující:

• Informace o vozidle

• Seznam zkontrolovaných systémů

• Nalezené chybové kódy

• Stav řídicích jednotek

• Výsledky diagnostiky

Report lze uložit a sdílet.

Standardní diagnostika OBD2

Ediag Elite podporuje základní funkce OBD2 a EOBD:

• Čtení a mazání chybových kódů motoru

• Zhasnutí kontrolky Check Engine po odstranění závady

• Zobrazení živých parametrů motoru

• Freeze Frame data

• Kontrolu stavu I/M readiness

• Testy lambda sond

• Testy palubních monitorů

• Test systému EVAP u podporovaných vozidel

• Identifikační informace vozidla

• Zobrazení trvalých chybových kódů

Použití s telefonem

1. Připojte Ediag Elite k OBD2 zásuvce vozidla.

2. Stáhněte aplikaci Ediag od výrobce.

3. Připojte se k adaptéru prostřednictvím Bluetooth.

4. Vyberte vozidlo nebo použijte automatické rozpoznání VIN.

5. Stáhněte potřebný diagnostický software.

6. Spusťte diagnostiku.

Podporovány jsou telefony a tablety se systémy iOS a Android.

Internetové připojení může být potřeba pro vytvoření účtu, aktivaci zařízení, stažení diagnostických programů a instalaci aktualizací.

Pro koho je KINGBOLEN Ediag Elite určen?

Zařízení je vhodné pro:

• Majitele automobilů

• Pokročilé automobilové nadšence

• Mobilní mechaniky

• Menší autoservisy

• Kontrolu ojetých vozidel

• Údržbu více různých značek automobilů

• Vyhledávání závad motoru, ABS, SRS a převodovky

• Aktivní testy komponentů

• Uživatele hledající více možností než nabízí běžný adaptér ELM327

Obsah balení

• Bluetooth diagnostický adaptér KINGBOLEN Ediag Elite

• Ochranné balení nebo krabička

• Uživatelské informace

Důležité informace

Ediag Elite není určen pro:

• Univerzální ECU kódování

• Přepis softwaru ECU

• Klonování řídicích jednotek

• Chiptuning nebo zvyšování výkonu vozidla

• Profesionální programování klíčů všech značek

• Diagnostiku DoIP

Podpora diagnostiky, aktivních testů a servisních funkcí závisí na značce, modelu, roku výroby, trhu, konkrétní řídicí jednotce, instalovaném softwaru a aktivní licenci.
