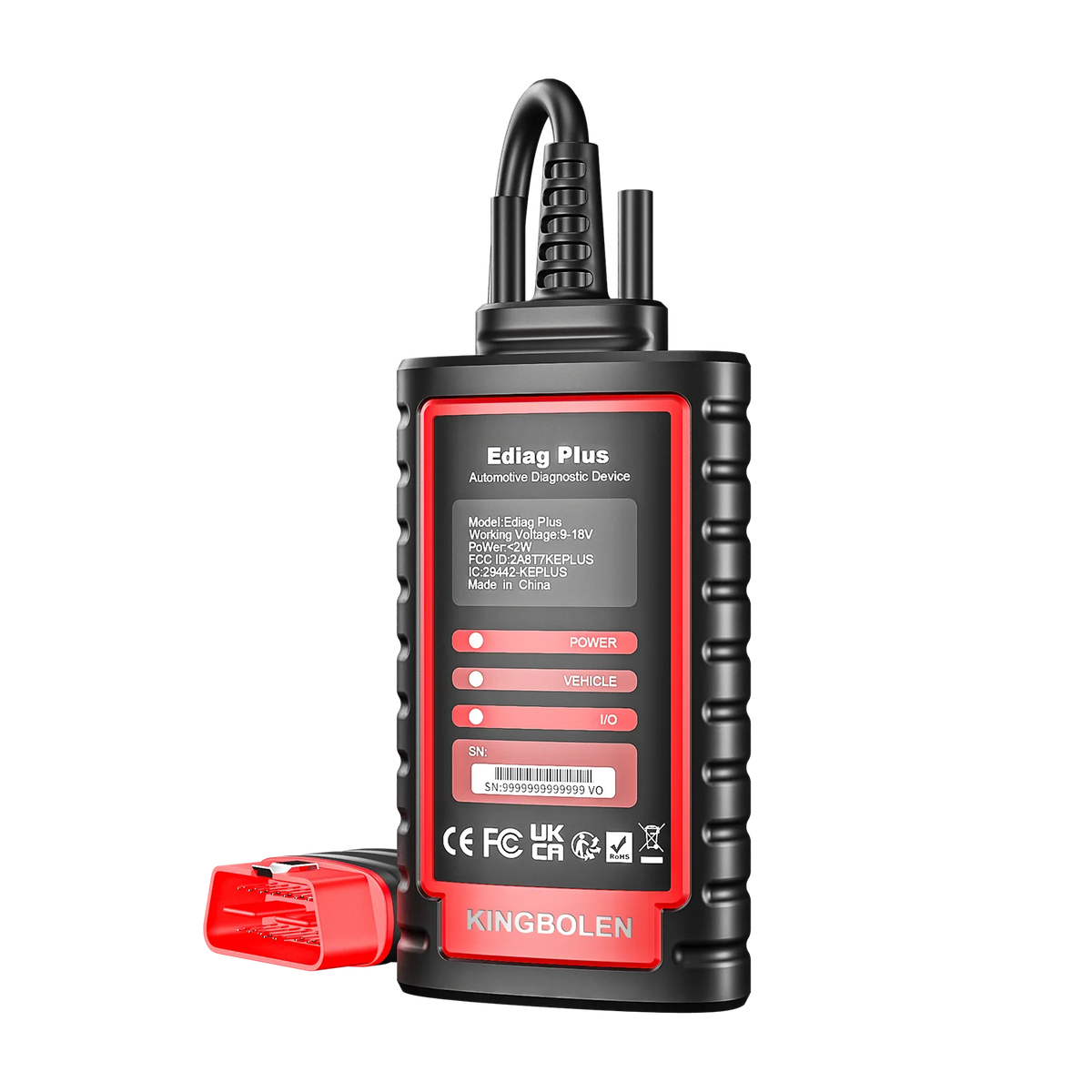

KINGBOLEN Ediag Plus – Bluetooth diagnostika s ECU kódováním a CAN FD

KINGBOLEN Ediag Plus – pokročilé diagnostické zařízení pro automobily, které promění telefon nebo tablet se systémem Android či iOS v profesionální multiznačkovou diagnostickou platformu.

Zařízení umožňuje kontrolovat nejen motor, ale také automatickou převodovku, ABS, airbagy, elektroniku karoserie, elektronickou parkovací brzdu, systém řízení akumulátoru, klimatizaci a další elektronické řídicí jednotky vozidla.

Obousměrné aktivní testy umožňují prakticky ověřit funkci jednotlivých komponentů a ECU kódování spolu s adaptačními funkcemi rozšiřuje možnosti při výměně elektronických modulů nebo provádění výrobcem podporovaných konfiguračních procedur.

Hlavní výhody

• Diagnostika všech elektronických systémů vozidla

• Kompatibilita se zařízeními Android a iOS

• Bluetooth 5.1 připojení k telefonu

• Čtení a mazání chybových kódů

• Obousměrné aktivní testy komponentů

• ECU kódování u kompatibilních vozidel

• Adaptace komponentů a učicí procedury

• Více než 15 servisních a údržbových funkcí

• Podpora CAN FD

• Automatická identifikace vozidla podle VIN

• Živá data a grafy

• Záznam a přehrávání dat

• Vytváření reportů o stavu vozidla

• Všech 10 standardních diagnostických režimů OBD2

• Není potřeba samostatný diagnostický tablet

Diagnostika všech systémů

V závislosti na výbavě vozidla a diagnostickém softwaru může Ediag Plus diagnostikovat:

• Řídicí systém motoru

• Automatickou převodovku a další části pohonného ústrojí

• ABS a stabilizační systém

• SRS systém airbagů

• Řídicí jednotky karoserie

• Elektronickou parkovací brzdu

• Elektrický posilovač řízení

• Systém řízení akumulátoru

• TPMS systém kontroly tlaku v pneumatikách

• Snímač úhlu natočení volantu

• Klimatizaci

• Přístrojový panel

• Řízení podvozku

• Moduly dveří, oken, sedadel a osvětlení

• Komfortní systémy a gateway moduly

• Další elektronické systémy instalované ve vozidle

Zařízení umožňuje číst a mazat chybové kódy, zobrazovat identifikační údaje řídicích jednotek, sledovat parametry v reálném čase a ukládat výsledky diagnostiky.

Obousměrné aktivní testy

Na rozdíl od běžného OBD2 skeneru může Ediag Plus odesílat příkazy podporovaným řídicím jednotkám vozidla a ověřovat funkci jednotlivých komponentů.

V závislosti na vozidle lze aktivovat nebo testovat například:

• Ventilátor chladiče

• Palivové čerpadlo

• Vstřikovače

• ABS čerpadlo a ventily

• EGR ventil

• Elektronickou škrticí klapku

• Světla a stěrače

• Zámky dveří

• Elektrická okna a zrcátka

• Houkačku

• Komponenty klimatizace

• Relé a solenoidy

• Další elektronické akční členy

Aktivní testy pomáhají zjistit, zda závadu způsobuje samotný komponent, kabeláž, napájení, řídicí signál nebo elektronická řídicí jednotka.

Dostupnost konkrétních aktivních testů závisí na značce, modelu, roku výroby a konkrétní řídicí jednotce vozidla.

ECU kódování a adaptace

U kompatibilních vozidel může Ediag Plus provádět:

• Konfiguraci vyměněné řídicí jednotky

• Přizpůsobení nově namontovaného komponentu

• Reset adaptačních hodnot

• Učicí procedury komponentů

• Změnu některých nastavení vozidla

• Aktivaci vybraných komfortních funkcí

• Výrobcem podporované kódovací procedury

Možnosti ECU kódování závisí na značce, modelu, roku výroby a konkrétní elektronické řídicí jednotce vozidla.

ECU kódování a adaptace nejsou univerzálním přepisem softwaru ECU. Zařízení není určeno pro klonování řídicích jednotek, chiptuning vozidla, zvyšování výkonu motoru ani profesionální programování klíčů všech značek.

15+ servisních funkcí

V závislosti na vozidle mohou být podporovány například tyto procedury:

• Reset servisního intervalu oleje

• Servis elektronické parkovací brzdy

• Odvzdušnění brzdového systému ABS

• Registrace akumulátoru

• Regenerace a reset DPF

• Kódování vstřikovačů

• Kalibrace snímače úhlu natočení volantu

• Adaptace škrticí klapky

• Učicí procedura převodovky

• Reset systému TPMS

• Kalibrace výšky podvozku

• Reset adaptivních světlometů

• Inicializace střešního okna

• Adaptace EGR

• Podporované učicí procedury imobilizéru

• Další funkce podporované výrobcem vozidla

Dostupnost servisních funkcí závisí na značce, modelu, roku výroby a konkrétní řídicí jednotce vozidla.

Podpora CAN FD

Integrovaný protokol CAN FD rozšiřuje kompatibilitu s částí novějších vozidel, která používají rychlejší přenos diagnostických dat.

CAN FD se používá například u některých novějších vozidel značek:

• Ford

• GM a Chevrolet

• Cadillac a Buick

• Chrysler a Jeep

• Fiat a Alfa Romeo

• Dalších podporovaných výrobců

Podpora CAN FD sama o sobě nezaručuje dostupnost všech diagnostických, aktivních nebo kódovacích funkcí u každého vozidla.

Podpora protokolu DoIP není u tohoto modelu uvedena.

Živá data

Ediag Plus umožňuje sledovat parametry vozidla v reálném čase, například:

• Otáčky motoru

• Teplotu chladicí kapaliny

• Údaje o průtoku vzduchu

• Korekce palivové směsi

• Napětí snímačů

• Teplotu převodovky

• Údaje snímačů rychlosti kol

• Napětí akumulátoru

• Další parametry poskytované řídicími jednotkami

Více parametrů lze porovnávat v grafickém režimu, diagnostická data zaznamenat a později znovu zobrazit.

Automatické rozpoznání VIN

U podporovaných vozidel může automatická funkce VIN pomoci určit:

• Značku vozidla

• Model

• Rok výroby

• VIN

• Odpovídající diagnostický software

Pokud automatické rozpoznání není podporováno, lze vozidlo vybrat ručně.

Report o stavu vozidla

Po dokončení kontroly všech systémů lze vytvořit report o stavu vozidla obsahující:

• Informace o vozidle

• Seznam zkontrolovaných systémů

• Nalezené chybové kódy

• Stav řídicích jednotek

• Výsledky diagnostiky

Report lze uložit, sdílet nebo odeslat e-mailem.

Standardní diagnostika OBD2

Ediag Plus podporuje všech 10 standardních diagnostických režimů OBD2 a EOBD:

• Čtení aktuálních chybových kódů motoru

• Mazání chybových kódů

• Zhasnutí kontrolky Check Engine po odstranění závady

• Zobrazení živých parametrů motoru

• Freeze Frame data

• Kontrolu stavu I/M readiness

• Testy lambda sond

• Testy palubních monitorů

• Identifikační informace vozidla

• Zobrazení trvalých chybových kódů

Použití s telefonem

Pro zahájení diagnostiky:

1. Připojte Ediag Plus k OBD2 zásuvce vozidla.

2. Nainstalujte diagnostickou aplikaci výrobce.

3. Připojte se k zařízení prostřednictvím Bluetooth.

4. Vyberte vozidlo nebo použijte automatické rozpoznání VIN.

5. Stáhněte potřebný diagnostický software pro dané vozidlo.

6. Spusťte diagnostiku.

Podporovány jsou telefony a tablety se systémy Android a iOS.

Internetové připojení je potřeba pro vytvoření účtu, aktivaci zařízení, stažení diagnostického softwaru a instalaci aktualizací.

Technické údaje

• Podporované systémy: Android a iOS

• Připojení k telefonu: Bluetooth 5.1

• Připojení k vozidlu: OBD2 diagnostický kabel

• Diagnostický konektor: DB15

• Provozní napětí: 12 V

• Provozní teplota: –10 °C až 50 °C

• Materiál těla: ABS, PC a ochranná TPU pryž

• Délka diagnostického kabelu: přibližně 0,65 m

• CAN FD: podporováno

• DoIP: neuvedeno

• Integrovaný displej: ne

• Telefon nebo tablet: vyžadován

Pro koho je KINGBOLEN Ediag Plus určen?

Zařízení je vhodné pro:

• Pokročilé majitele automobilů

• Automobilové nadšence

• Mobilní mechaniky

• Menší autoservisy

• Kontrolu ojetých vozidel

• Údržbu více různých značek automobilů

• Diagnostiku motoru, ABS, SRS a převodovky

• Aktivní testy komponentů

• Podporované adaptace a ECU kódování

• Uživatele hledající více možností než nabízí běžný adaptér ELM327

Obsah balení

• Diagnostické zařízení KINGBOLEN Ediag Plus

• Hlavní OBD2 diagnostický kabel

• Přepravní pouzdro

• Návod k použití

Aktualizace softwaru

Standardní licence Ediag Plus zahrnuje jeden rok aktualizací softwaru.

Po skončení tohoto období lze zařízení nadále používat s již nainstalovanými programy. Pro přístup k nejnovějším verzím automobilového softwaru a aktualizacím funkcí může být vyžadováno placené prodloužení licence.

Důležité informace

Podpora diagnostiky, aktivních testů, servisních funkcí, adaptací a ECU kódování závisí na značce, modelu, roku výroby, trhu, motoru, převodovce, konkrétní řídicí jednotce, instalovaném softwaru a aktivní licenci.
