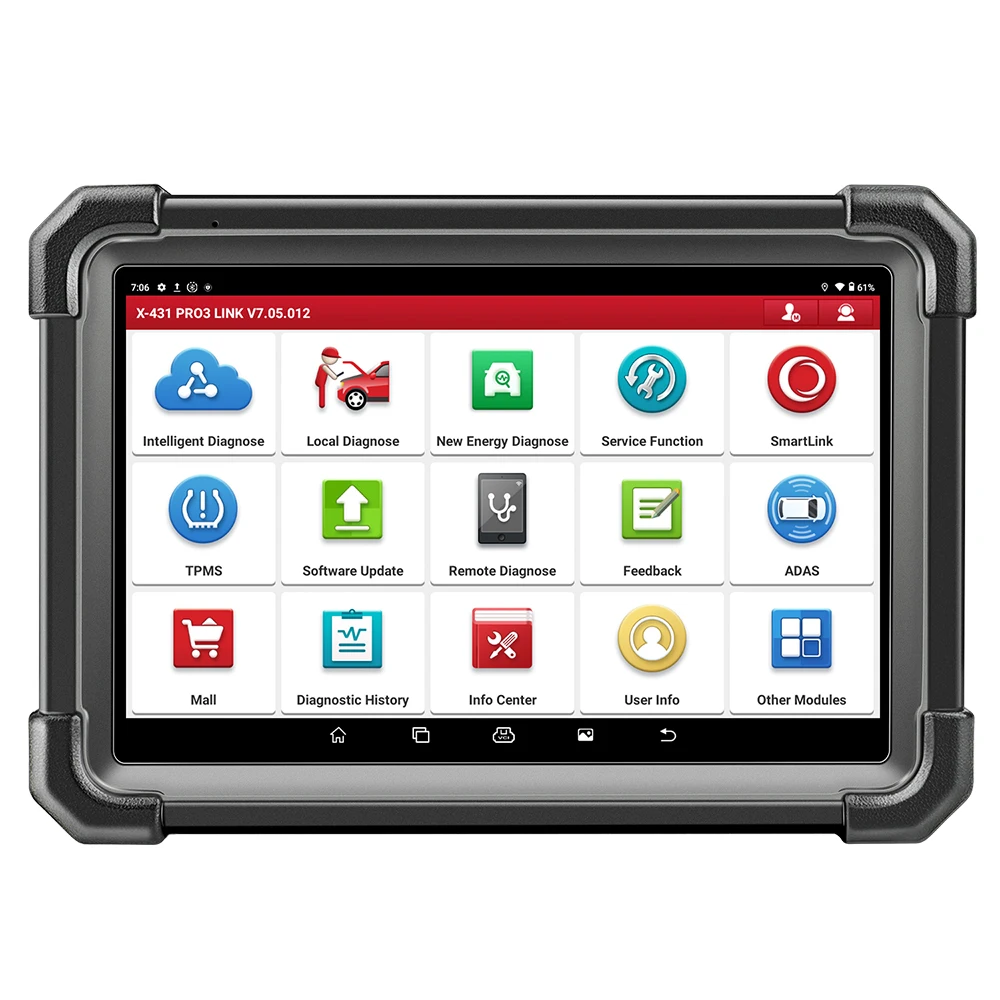

LAUNCH X-431 PRO3S+ SmartLink HD – diagnostika osobních a nákladních vozidel 12/24 V

LAUNCH X-431 PRO3S+ SmartLink HD – profesionální diagnostický tablet určený pro 12V osobní automobily a 24V užitková a nákladní vozidla.

Diagnostický modul SmartLink HD obsažený v balení se automaticky přizpůsobuje 12V nebo 24V elektrické soustavě vozidla. Zařízení umožňuje diagnostikovat elektronické řídicí jednotky, číst a mazat chybové kódy, analyzovat parametry v reálném čase, provádět obousměrné aktivní testy komponentů, servisní procedury, adaptace a podporované ECU kódování.

Jde o praktické řešení pro autoservisy, které chtějí jedním zařízením obsluhovat osobní automobily, dodávky, nákladní vozidla, autobusy, přívěsy, zemědělské i stavební stroje.

Hlavní výhody

• Diagnostika 12V osobních automobilů

• Diagnostika 24V nákladních a užitkových vozidel

• Kontrola všech dostupných elektronických systémů

• Automatická identifikace vozidla podle VIN

• Automatické skenování řídicích jednotek

• Čtení a mazání chybových kódů

• Živá data a grafy

• Záznam a přehrávání diagnostických dat

• Obousměrné aktivní testy komponentů

• ECU kódování a adaptace u kompatibilních vozidel

• Servisní, učicí a kalibrační procedury

• Podpora protokolů CAN FD a DoIP

• Možnost J2534 Pass-Thru u kompatibilních variant

• Lokální i vzdálená diagnostika

• 10,1" diagnostický tablet se systémem Android

• Rozsáhlá sada diagnostických adaptérů pro užitková vozidla

• Automatické rozpoznání 12V a 24V soustavy

Diagnostika všech systémů osobních automobilů

V závislosti na výbavě vozidla a instalovaném softwaru může zařízení diagnostikovat:

• Řídicí systém motoru

• Automatickou nebo robotizovanou převodovku

• ABS a stabilizační systém

• SRS systém airbagů

• Elektronickou parkovací brzdu

• Elektrický posilovač řízení

• Systém řízení akumulátoru

• Řídicí jednotky karoserie

• Klimatizaci

• Přístrojový panel

• TPMS systém kontroly tlaku v pneumatikách

• Řízení podvozku

• Systém pohonu všech kol

• Adaptivní osvětlení

• Moduly dveří, oken, zrcátek a sedadel

• Parkovací a asistenční systémy řidiče

• Komunikační a gateway moduly

• Další elektronické systémy instalované ve vozidle

Lze zobrazit identifikační údaje řídicích jednotek, číst a mazat chybové kódy, analyzovat živá data a vytvořit diagnostický report o stavu vozidla.

Diagnostika nákladních a užitkových vozidel

Sada SmartLink HD není určena pouze pro čtení základních OBD chyb motoru. U podporovaných užitkových vozidel lze diagnostikovat například:

• Řídicí systém dieselového motoru

• Automatické a automatizované převodovky

• ABS a EBS brzdové systémy

• SCR a AdBlue systém

• DPF systém filtru pevných částic

• Přístrojový panel

• Řídicí jednotky karoserie a kabiny

• Vzduchové odpružení

• Retardér

• Klimatizaci

• Gateway a komunikační moduly

• Další elektronické systémy vozidla

Podporovány mohou být různé elektronické systémy užitkových vozidel, včetně řešení výrobců Bosch, Detroit, Allison, Yuchai, Dachai, Shangchai, Xichai a dalších.

Přesná podpora jednotlivých systémů závisí na výrobci vozidla, modelu, roku výroby, motoru, převodovce, řídicí jednotce a použitém diagnostickém adaptéru.

Obousměrné aktivní testy

Při aktivním testu diagnostický tablet odesílá příkaz přímo do vybrané řídicí jednotky. Díky tomu lze ověřit funkci konkrétního komponentu bez použití běžných ovládacích prvků vozidla.

U osobních automobilů lze v závislosti na vozidle testovat například:

• Ventilátor chladiče

• Palivové čerpadlo

• Vstřikovače

• ABS čerpadlo a ventily

• EGR ventil

• Elektronickou škrticí klapku

• Kompresor klimatizace

• Světla a stěrače

• Zámky dveří

• Elektrická okna

• Houkačku

• Relé a solenoidy

U užitkových a nákladních vozidel mohou být dostupné například:

• Testy odpojování válců

• Testy vyvážení výkonu motoru

• Aktivační testy vstřikovačů

• Kontrola systému tlaku paliva

• Test aktuátoru VGT turbodmychadla

• Aktivace komponentů SCR systému

• Procedury regenerace DPF

• Testy ventilů a komponentů EBS

• Aktivace kompresoru nebo ventilátoru

• Další testy akčních členů podporované výrobcem

Dostupnost aktivních testů závisí na konkrétním vozidle a jeho elektronických řídicích jednotkách.

ECU kódování a adaptace

U kompatibilních vozidel může PRO3S+ SmartLink HD provádět:

• Konfiguraci vyměněné řídicí jednotky

• Přizpůsobení nově namontovaného komponentu

• Reset adaptačních hodnot

• Učicí procedury komponentů

• Kódování vstřikovačů

• Adaptaci převodovky

• Kalibraci podvozku

• Učení škrticí klapky

• Změnu podporovaných komfortních funkcí

• Vybrané online kódovací procedury

Možnosti kódování závisí na značce, modelu, roku výroby, trhu, konkrétní řídicí jednotce a instalovaném softwaru.

ECU kódování a adaptace nejsou univerzálním přepisem softwaru ECU. Zařízení není určeno pro klonování řídicích jednotek, chiptuning motoru, zvyšování výkonu ani univerzální programování klíčů všech značek.

J2534 Pass-Thru programování

U variant vybavených kompatibilním diagnostickým modulem SmartLink C V2.0 HD může být podporován komunikační standard J2534 Pass-Thru.

VCI lze použít jako komunikační rozhraní mezi vozidlem a softwarem výrobce spuštěným na počítači se systémem Windows.

V závislosti na výrobci vozidla může tato funkce umožnit:

• Instalaci softwarové aktualizace poskytované výrobcem

• Programování nové nebo vyměněné řídicí jednotky

• Nahrání oficiálního kalibračního souboru

• Provádění podporovaných OEM procedur

• Použití kompatibilního diagnostického softwaru výrobce

Pro využití J2534 může být vyžadován počítač se systémem Windows, software výrobce, předplatné OEM portálu, účet výrobce, stabilní internetové připojení a profesionální stabilizovaný programovací napájecí zdroj.

Podpora J2534 neznamená, že software výrobce, kalibrační soubory nebo licence k OEM serverům jsou zahrnuty v ceně diagnostického zařízení.

CAN FD a DoIP

CAN FD

CAN FD se používá u části novějších vozidel GM, Ford, Stellantis a dalších výrobců. Tento protokol umožňuje přenášet více diagnostických dat než klasický CAN.

DoIP

Diagnostická komunikace DoIP prostřednictvím IP sítě se používá u části novějších vozidel značek:

• BMW

• Mercedes-Benz

• Volvo

• Jaguar

• Land Rover

• Dalších podporovaných výrobců

Podpora protokolů CAN FD nebo DoIP sama o sobě nezaručuje dostupnost všech diagnostických, kódovacích nebo programovacích funkcí u konkrétního vozidla.

Servisní funkce

V závislosti na vozidle mohou být podporovány například tyto procedury:

• Reset servisního intervalu oleje

• Servis elektronické parkovací brzdy

• Registrace akumulátoru

• Kalibrace snímače úhlu natočení volantu

• Odvzdušnění ABS systému

• Regenerace DPF

• Procedury SCR a AdBlue systému

• Reset NOx snímače

• Kódování vstřikovačů

• Adaptace škrticí klapky

• Učení převodovky

• Reset TPMS systému

• Kalibrace výšky podvozku

• Nastavení adaptivních světlometů

• Adaptace EGR

• Regenerace GPF

• Odvzdušnění chladicího systému

• Reset systému Start/Stop

• Deaktivace transportního režimu

• Další procedury podporované výrobcem vozidla

Zařízení podporuje více než 30 základních servisních funkcí a další diagnostické procedury specifické pro jednotlivé výrobce.

Vzdálená diagnostika

Platforma vzdálené diagnostiky SmartLink může umožnit specialistovi na jiném místě připojit se k diagnostickému modulu připojenému k vozidlu.

Vzdálenou diagnostiku lze využít například pro:

• Konzultace složitějších závad

• Pomoc jiného diagnostického specialisty

• Některé kódovací procedury

• Diagnostické služby na dálku

Pro tuto funkci je vyžadováno stabilní internetové připojení a kompatibilní účet. Některé vzdálené služby mohou být zpoplatněny.

Automatické rozpoznání 12 V a 24 V

Diagnostický modul SmartLink HD se automaticky přizpůsobuje napájecí soustavě vozidla.

• Pracovní napětí VCI: 9–36 V

• Osobní automobily: obvykle 12 V

• Nákladní vozidla a autobusy: obvykle 24 V

• Připojení k tabletu: bezdrátové nebo kabelové

• Připojení k počítači: USB nebo síťové připojení podle pracovního režimu

Díky tomu lze jednu diagnostickou platformu používat pro různé kategorie vozidel.

Podporované kategorie vozidel

V závislosti na instalovaném softwaru a použitých adaptérech lze zařízení používat pro:

• Osobní automobily

• SUV

• Dodávky

• Pick-upy

• Lehká nákladní vozidla

• Těžká nákladní vozidla

• Autobusy

• Přívěsy

• Zemědělské stroje

• Stavební stroje

• Speciální vozidla

• Některé námořní dieselové systémy

Přesná podpora konkrétního vozidla závisí na instalovaném softwaru, licenci a použitém diagnostickém adaptéru.

Technické údaje

• Operační systém: Android 10

• Displej: 10,1" dotykový

• Rozlišení displeje: 1280 × 800

• Operační paměť: 4 GB

• Interní paměť: 64 GB

• Zadní kamera: 8 MP

• Připojení: Wi-Fi, Bluetooth a USB

• Pracovní napětí VCI: 9–36 V

• Podporované elektrické soustavy: 12 V a 24 V

• Diagnostický modul: SmartLink HD nebo SmartLink C V2.0 HD podle varianty

• Integrovaný stojánek tabletu

Pro koho je LAUNCH X-431 PRO3S+ SmartLink HD určen?

Zařízení je vhodné pro:

• Autoservisy osobních automobilů

• Servisy nákladních vozidel a autobusů

• Firmy spravující smíšené vozové parky

• Mechaniky užitkových a nákladních vozidel

• Autoelektrikáře

• Mobilní diagnostické specialisty

• Servisy zemědělské a stavební techniky

• Oddělení údržby dopravních společností

• Servisy vyžadující aktivní testy a ECU kódování

• Dílny hledající jednu diagnostickou platformu pro 12V i 24V vozidla

Obsah balení

V závislosti na zvolené variantě produktu může balení obsahovat:

• Diagnostický tablet LAUNCH X-431 PRO3S+

• Diagnostický modul SmartLink HD nebo SmartLink C V2.0 HD

• Standardní 16pinový OBD2 kabel

• Hlavní diagnostický kabel pro nákladní vozidla

• 6pinové a 9pinové OBD adaptéry

• 9pinový adaptér CAT

• 14pinový adaptér Mercedes-Benz

• 12pinový adaptér Renault

• 20pinový adaptér Isuzu

• 8pinový adaptér Volvo

• 12pinový a 37pinový adaptér MAN

• Diagnostický adaptér IVECO

• Další adaptéry pro osobní a užitková vozidla

• Napájecí svorky k akumulátoru

• Napájecí kabel do zásuvky zapalovače

• USB a síťové kabely

• Napájecí adaptér

• Pojistky a propojovací kabely

• Přepravní kufry

• Uživatelská dokumentace

Přesný obsah balení se může lišit podle konkrétní varianty produktu.

Aktualizace softwaru

Tato sada se obvykle dodává se dvěma roky aktualizací diagnostického softwaru pro osobní i užitková vozidla.

Po skončení období bezplatných aktualizací lze zařízení nadále používat s již staženými programy. Pro přístup k nejnovějším verzím softwaru může být vyžadováno placené prodloužení licence.

Důležité informace

Podpora diagnostiky, aktivních testů, ECU kódování, adaptací a servisních funkcí závisí na:

• Výrobci vozidla

• Modelu a roku výroby

• Trhu a regionu

• Motoru a převodovce

• Elektronické řídicí jednotce

• Instalovaném softwaru

• Dostupné licenci

• Použitém diagnostickém adaptéru

• Bezpečnostní gateway vozidla

U chráněných systémů FCA, Renault, Mercedes-Benz, VAG a dalších výrobců může být vyžadován placený účet bezpečnostní brány nebo další přístup výrobce.

Při programování řídicích jednotek je nutné používat profesionální stabilizovaný napájecí zdroj. Přerušení napájení během programování může způsobit poškození řídicí jednotky.
