LAUNCH X-431 PRO Elite – kabelová diagnostika všech systémů s CAN FD a DoIP

LAUNCH X-431 PRO Elite – profesionální multiznačkový diagnostický tablet určený pro kontrolu všech elektronických systémů vozidla, vyhledávání závad, obousměrné aktivní testy, servisní procedury a ECU kódování u kompatibilních vozidel.

Zařízení se k vozidlu připojuje diagnostickým kabelem, což zajišťuje stabilní a spolehlivý přenos dat. Integrovaná podpora CAN FD a DoIP rozšiřuje kompatibilitu s částí novějších vozidel a 8" tablet se systémem Android umožňuje pracovat bez telefonu nebo dalšího počítače.

Hlavní výhody

• Diagnostika všech elektronických systémů vozidla

• Stabilní kabelové připojení k OBD zásuvce vozidla

• Obousměrné aktivní testy komponentů

• ECU kódování a adaptace u kompatibilních vozidel

• Vybrané online kódovací funkce

• Více než 31 servisních a údržbových funkcí

• Integrovaná podpora CAN FD

• Podpora DoIP

• Automatická identifikace vozidla podle VIN

• Automatické skenování řídicích jednotek

• Čtení a mazání chybových kódů

• Živá data a grafy

• Záznam a přehrávání dat

• Vytváření diagnostických reportů

• Řízené diagnostické procedury pro vozy skupiny VAG

• Podpora bezpečnostní brány FCA

• 8" dotykový displej

• 4 GB RAM a 64 GB interní paměti

• Není potřeba telefon ani počítač

Diagnostika všech systémů

V závislosti na výbavě vozidla může X-431 PRO Elite diagnostikovat:

• Řídicí systém motoru

• Automatickou a robotizovanou převodovku

• ABS a stabilizační systém

• SRS systém airbagů

• Elektronickou parkovací brzdu

• Elektrický posilovač řízení

• Řídicí jednotky karoserie

• Klimatizaci

• Přístrojový panel

• Systém řízení akumulátoru

• TPMS systém kontroly tlaku v pneumatikách

• Řízení podvozku

• Systém pohonu všech kol

• Adaptivní osvětlení

• Moduly dveří, oken, zrcátek a sedadel

• Parkovací asistenční systémy

• Gateway a komunikační moduly

• Další elektronické systémy instalované ve vozidle

Zařízení umožňuje číst a mazat chybové kódy, zobrazovat identifikační údaje řídicích jednotek, analyzovat parametry v reálném čase a ukládat výsledky diagnostiky.

Obousměrné aktivní testy

Při aktivním testu odesílá diagnostický tablet příkaz přímo do vybrané řídicí jednotky vozidla. Díky tomu lze ověřit, zda komponent správně reaguje, bez použití běžných ovládacích prvků vozidla.

V závislosti na vozidle lze testovat například:

• Ventilátor chladiče

• Palivové čerpadlo

• Vstřikovače

• Zapalovací cívky

• ABS čerpadlo a ventily

• EGR ventil

• Elektronickou škrticí klapku

• Spojku kompresoru klimatizace

• Světla a stěrače

• Zámky dveří

• Elektrická okna

• Zrcátka a sedadla

• Houkačku

• Ventily podvozku

• Relé a solenoidy

• Další akční členy podporované výrobcem vozidla

Aktivní testy pomáhají zjistit, zda závada souvisí se samotným komponentem, jeho napájením, kabeláží, řídicím signálem nebo elektronickou řídicí jednotkou.

Dostupnost konkrétních aktivních testů závisí na značce, modelu, roku výroby a konkrétní řídicí jednotce vozidla.

ECU kódování a adaptace

U kompatibilních vozidel může X-431 PRO Elite provádět:

• Konfiguraci vyměněné řídicí jednotky

• Přizpůsobení nově namontovaného komponentu

• Reset adaptačních hodnot

• Učicí procedury komponentů

• Variantní kódování

• Základní nastavení

• Kalibrační procedury stanovené výrobcem

• Aktivaci vybraných komfortních funkcí

• Změnu parametrů výbavy vozidla

• Podporované online kódování

Možnosti kódování závisí na značce, modelu, roku výroby a konkrétní řídicí jednotce. Pro online funkce může být vyžadováno internetové připojení, aktivní licence LAUNCH nebo přístup k serverům výrobce.

ECU kódování a adaptace nejsou univerzálním přepisem softwaru ECU. Zařízení není určeno pro klonování řídicích jednotek, Bench nebo Boot programování, změny výkonových map motoru ani profesionální chiptuning.

Řízené diagnostické procedury VAG

U podporovaných vozidel Volkswagen, Audi, Škoda a SEAT může diagnostický software zobrazovat řízené procedury krok za krokem.

Systém může:

• Zobrazit podmínky potřebné pro provedení procedury

• Ukázat jednotlivé kroky ve správném pořadí

• Pomoci s provedením základního nastavení

• Provést uživatele adaptační procedurou

• Pomoci s učením komponentu

• Zobrazit kontrolované parametry

• Poskytnout pokyny pro měření a diagnostiku

Rozsah řízených funkcí závisí na modelu vozidla, roku výroby, konkrétní řídicí jednotce a instalovaném softwaru.

31+ servisních funkcí

V závislosti na vozidle mohou být podporovány například tyto procedury:

• Reset servisního intervalu oleje

• Servis elektronické parkovací brzdy

• Registrace akumulátoru

• Kalibrace snímače úhlu natočení volantu

• Odvzdušnění brzdového systému ABS

• Regenerace a reset DPF

• Kódování vstřikovačů

• Adaptace škrticí klapky

• Učení převodovky

• Reset systému TPMS

• Kalibrace výšky podvozku

• Kalibrace adaptivních světlometů

• Adaptace EGR

• Reset NOx snímače

• Procedury AdBlue a SCR systému

• Regenerace GPF filtru

• Odvzdušnění chladicího systému

• Reset systému Start/Stop

• Inicializace střešního okna

• Kalibrace elektrických oken

• Kalibrace sedadel

• Deaktivace transportního režimu

• Reset poměru vzduchu a paliva

• Učení snímače klikového hřídele

• Adaptace spojky

• Učení aktuátoru turbodmychadla

• Reset dešťového a světelného snímače

• Další procedury podporované výrobcem vozidla

Dostupnost servisních funkcí závisí na konkrétním vozidle a jeho elektronických řídicích jednotkách.

Podpora CAN FD

CAN FD se používá u části novějších vozidel a umožňuje přenášet větší množství diagnostických dat než klasický CAN protokol.

Tento protokol může být vyžadován u některých novějších vozidel značek:

• GM a Chevrolet

• Cadillac a Buick

• Ford

• Chrysler, Jeep a Dodge

• Fiat a Alfa Romeo

• Dalších podporovaných výrobců

Integrovaná podpora CAN FD znamená, že u podporovaných vozidel zpravidla není potřeba samostatný CAN FD adaptér.

Podpora DoIP

Diagnostická komunikace DoIP prostřednictvím IP sítě se používá u části novějších vozidel značek:

• BMW

• Mercedes-Benz

• Volvo

• Jaguar

• Land Rover

• Dalších podporovaných výrobců

Podpora protokolu DoIP sama o sobě nezaručuje dostupnost všech kódovacích nebo online funkcí u konkrétního vozidla.

Bezpečnostní brány FCA a dalších výrobců

U novějších vozidel Fiat, Chrysler, Jeep, Dodge a Alfa Romeo mohou být některé diagnostické funkce omezeny chráněnou bezpečnostní bránou vozidla.

Pro mazání chybových kódů, provádění aktivních testů, kódování nebo servisních procedur může být vyžadováno:

• AutoAuth nebo jiný účet bezpečnostní brány

• Aktivní licence LAUNCH

• Placený přístup

• Internetové připojení

• Identifikační údaje vozidla

Podobná omezení se mohou vztahovat také na novější vozidla Renault, VAG, Mercedes-Benz a dalších výrobců.

Živá data

PRO Elite umožňuje sledovat různé parametry řídicích jednotek, například:

• Otáčky motoru

• Teplotu chladicí kapaliny

• Parametry průtoku vzduchu

• Korekce palivové směsi

• Napětí snímačů

• Teplotu převodovky

• Údaje snímačů rychlosti kol

• Napětí akumulátoru

• Tlak a teploty DPF

• Další parametry poskytované řídicími jednotkami

Data lze zobrazovat číselně nebo v grafech, zaznamenávat a následně analyzovat.

Diagnostické reporty

Po dokončení kontroly vozidla lze vytvořit diagnostický report obsahující například:

• Informace o vozidle

• Seznam zkontrolovaných řídicích jednotek

• Nalezené chybové kódy

• Stav jednotlivých systémů

• Výsledky diagnostiky

Report lze uložit nebo sdílet se zákazníkem.

Technické údaje

• Operační systém: Android 10

• Procesor: čtyřjádrový, 2,0 GHz

• Displej: 8" dotykový

• Operační paměť: 4 GB

• Interní paměť: 64 GB

• Připojení k vozidlu: kabelové

• CAN FD: podporováno

• DoIP: podporováno

• Automatická identifikace VIN: podporována

• Wi-Fi pro aktualizace a online funkce

• Integrovaná baterie

• Telefon nebo počítač: není potřeba

Pro koho je LAUNCH X-431 PRO Elite určen?

Zařízení je vhodné pro:

• Nezávislé autoservisy

• Autoelektrikáře

• Mobilní mechaniky

• Pokročilé automobilové nadšence

• Kontrolu ojetých vozidel

• Údržbu více různých značek automobilů

• Diagnostiku závad motoru, převodovky, ABS a SRS

• Aktivní testy komponentů

• Servisní procedury

• ECU kódování a adaptace u kompatibilních vozidel

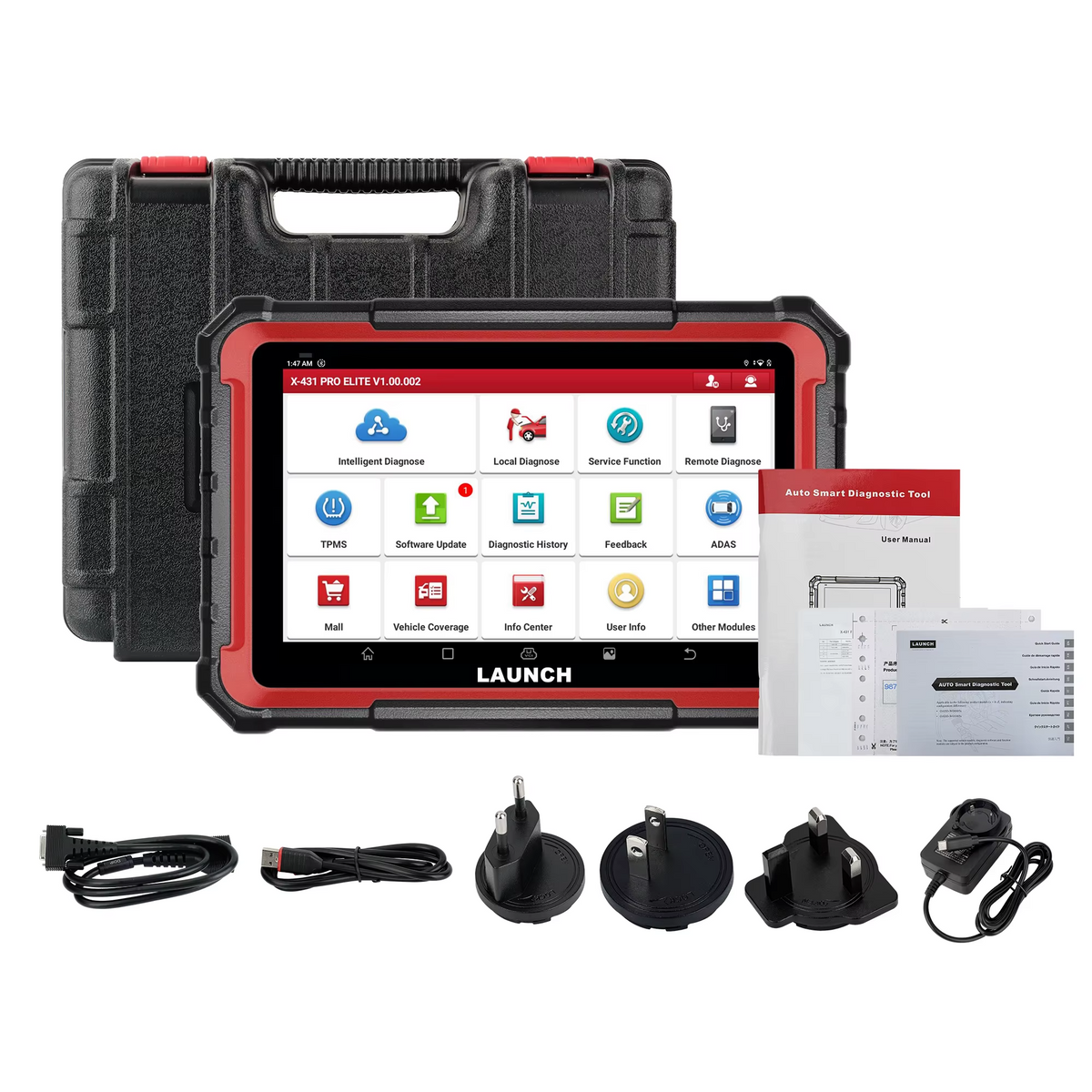

Obsah balení

• Diagnostický tablet LAUNCH X-431 PRO Elite

• Hlavní kabelový diagnostický kabel

• Napájecí adaptér

• USB kabel

• Adaptéry konektorů

• Návod k použití

• Průvodce rychlým spuštěním

• Aktivační údaje

Přesný obsah balení se může lišit podle konkrétní varianty produktu.

Aktualizace softwaru

Tento model se obvykle prodává se dvěma roky bezplatných aktualizací diagnostického softwaru.

Po skončení bezplatného období lze zařízení nadále používat s již staženým softwarem. Pro přístup k nejnovějším verzím diagnostických programů a online funkcím může být vyžadováno placené prodloužení licence.

Důležité informace

X-431 PRO Elite nepodporuje J2534 Pass-Thru programování a není určen pro diagnostiku 24V nákladních vozidel.

Zařízení neprovádí univerzální ECU programování, ECU nebo TCU klonování, Bench nebo Boot programování, profesionální chiptuning ani univerzální programování klíčů.

Podpora diagnostiky, aktivních testů, servisních funkcí a ECU kódování závisí na značce, modelu, roku výroby, trhu, motoru, převodovce, elektronických řídicích jednotkách, instalovaném softwaru a aktivní licenci.
