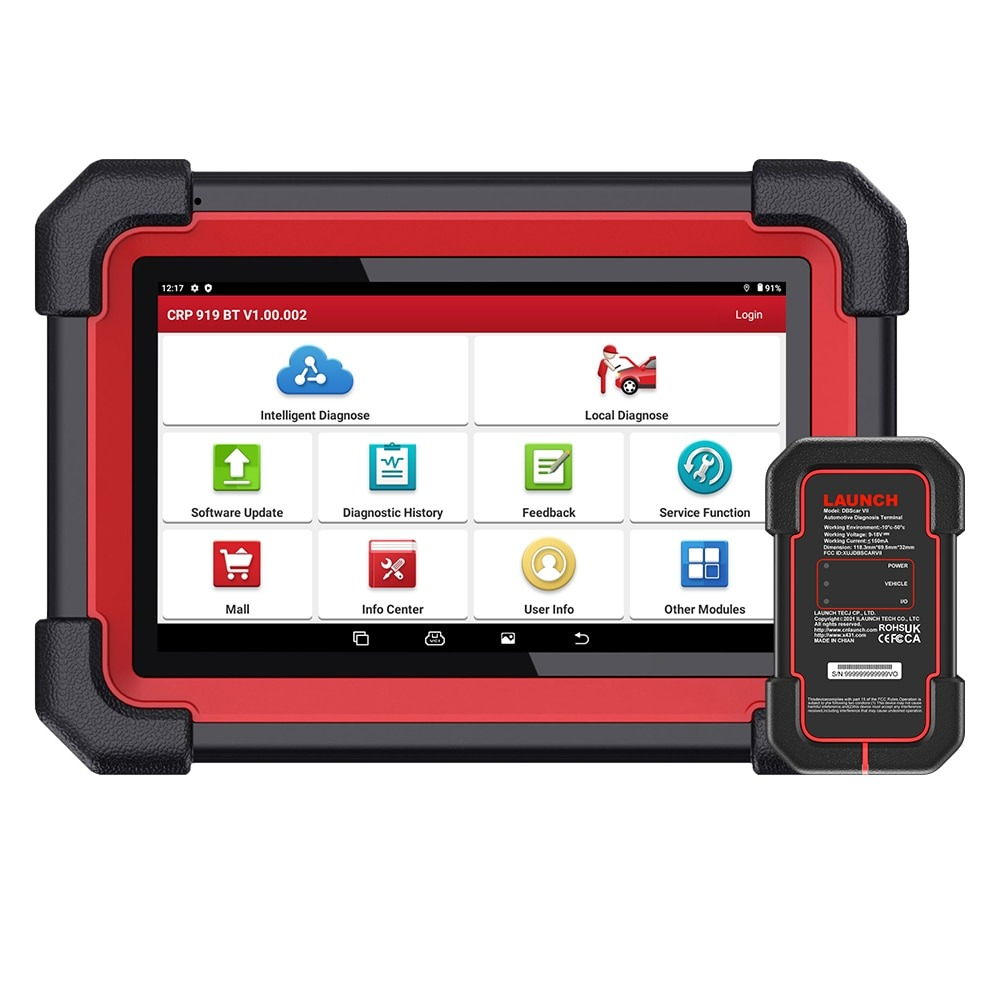

LAUNCH X-431 CRP919E BT – bezdrátová diagnostika všech systémů s ECU kódováním

LAUNCH X-431 CRP919E BT – profesionální bezdrátový multiznačkový diagnostický tablet určený pro kontrolu všech elektronických systémů vozidla, obousměrné aktivní testy, servisní procedury a ECU kódování u kompatibilních vozidel.

Bluetooth diagnostický adaptér DBScar VII obsažený v sadě umožňuje volný pohyb kolem vozidla bez omezení diagnostickým kabelem. Integrovaná podpora CAN FD zajišťuje kompatibilitu s částí novějších vozidel a podpora DoIP rozšiřuje možnosti diagnostiky u moderních automobilů.

CRP919E BT je vhodný pro pokročilé majitele automobilů, mobilní mechaniky, autoelektrikáře a nezávislé autoservisy, které potřebují pokročilou diagnostiku v kompaktním 7" zařízení.

Hlavní výhody

• Diagnostika všech elektronických systémů vozidla

• Bezdrátový Bluetooth adaptér DBScar VII

• Obousměrné aktivní testy komponentů

• ECU kódování a adaptace u kompatibilních vozidel

• Vybrané online kódovací funkce

• Více než 31 servisních a údržbových funkcí

• Integrovaná podpora CAN FD

• Podpora DoIP

• Podpora bezpečnostní brány FCA prostřednictvím AutoAuth

• Automatická identifikace vozidla podle VIN

• Automatické skenování všech řídicích jednotek

• Čtení a mazání chybových kódů

• Živá data a grafy

• Záznam a přehrávání dat

• Vytváření diagnostických reportů

• Řízené diagnostické procedury pro vozy skupiny VAG

• 7" dotykový displej

• Operační systém Android 10

• 4 GB RAM a 64 GB interní paměti

• Není potřeba telefon ani počítač

Diagnostika všech systémů

V závislosti na výbavě vozidla může CRP919E BT diagnostikovat:

• Řídicí systém motoru

• Automatickou a robotizovanou převodovku

• ABS a stabilizační systém

• SRS systém airbagů

• Elektronickou parkovací brzdu

• Elektrický posilovač řízení

• Řídicí jednotky karoserie

• Klimatizaci

• Přístrojový panel

• Systém řízení akumulátoru

• TPMS systém kontroly tlaku v pneumatikách

• Řízení podvozku

• Systém pohonu všech kol

• Adaptivní osvětlení

• Moduly dveří a centrálního zamykání

• Systémy elektrických oken a zrcátek

• Moduly elektrických sedadel

• Parkovací asistenční systémy

• Gateway a komunikační moduly

• Další elektronické systémy instalované ve vozidle

Zařízení umožňuje číst a mazat chybové kódy, zobrazovat identifikační údaje řídicích jednotek, sledovat parametry v reálném čase a ukládat výsledky diagnostiky.

Obousměrné aktivní testy

Při aktivním testu odesílá diagnostický tablet příkaz přímo do vybrané řídicí jednotky vozidla. Díky tomu lze ověřit funkci komponentu bez použití běžných ovládacích prvků vozidla.

V závislosti na konkrétním vozidle lze testovat například:

• Ventilátor chladiče

• Palivové čerpadlo

• Vstřikovače

• Zapalovací cívky

• ABS čerpadlo a ventily

• EGR ventil

• Elektronickou škrticí klapku

• Spojku kompresoru klimatizace

• Světla a stěrače

• Zámky dveří

• Elektrická okna

• Zrcátka a sedadla

• Houkačku

• Ventily systému EVAP

• Ventily podvozku

• Relé a solenoidy

• Další akční členy podporované výrobcem vozidla

Aktivní testy pomáhají zjistit, zda závada souvisí se samotným komponentem, jeho napájením, kabeláží, řídicím signálem nebo elektronickou řídicí jednotkou.

Dostupnost konkrétních testů závisí na značce, modelu, roku výroby a konkrétní řídicí jednotce vozidla.

ECU kódování a adaptace

U kompatibilních vozidel může CRP919E BT provádět:

• Konfiguraci vyměněné řídicí jednotky

• Přizpůsobení nově namontovaného komponentu

• Reset adaptačních hodnot

• Učicí procedury komponentů

• Variantní kódování

• Základní nastavení

• Aktivaci některých komfortních funkcí

• Změnu parametrů výbavy vozidla

• Podporované online kódování

• Vybrané procedury instalace programovatelného modulu

Možnosti kódování závisí na značce, modelu, roku výroby a konkrétní řídicí jednotce vozidla.

ECU kódování a adaptace nejsou univerzálním přepisem softwaru ECU. Zařízení není určeno pro klonování ECU nebo TCU, Bench nebo Boot programování, změny výkonových map motoru ani profesionální chiptuning.

31+ servisních funkcí

V závislosti na vozidle mohou být podporovány například tyto procedury:

• Reset servisního intervalu oleje

• Servis elektronické parkovací brzdy

• Registrace akumulátoru

• Kalibrace snímače úhlu natočení volantu

• Odvzdušnění brzdového systému ABS

• Regenerace a reset DPF

• Kódování vstřikovačů

• Adaptace škrticí klapky

• Učení převodovky

• Reset systému TPMS

• Kalibrace výšky podvozku

• Kalibrace adaptivních světlometů

• Adaptace EGR

• Reset NOx snímače

• Procedury systému AdBlue a SCR

• Regenerace GPF filtru

• Odvzdušnění chladicího systému

• Reset systému Start/Stop

• Inicializace střešního okna

• Kalibrace elektrických oken

• Kalibrace sedadel

• Deaktivace transportního režimu

• Učení snímače klikového hřídele

• Adaptace spojky

• Učení aktuátoru turbodmychadla

• Reset poměru vzduchu a paliva

• Inicializace dešťového a světelného snímače

• Další procedury podporované výrobcem vozidla

Dostupnost servisních funkcí závisí na konkrétním vozidle a jeho elektronických řídicích jednotkách.

Podpora CAN FD

CAN FD se používá u části novějších vozidel a umožňuje přenášet větší množství diagnostických dat než klasický CAN protokol.

Tento protokol může být vyžadován například u některých novějších vozidel značek:

• GM a Chevrolet

• Cadillac a Buick

• Ford

• Chrysler, Jeep a Dodge

• Fiat a Alfa Romeo

• Dalších podporovaných výrobců

Adaptér DBScar VII má integrovanou podporu CAN FD, takže u podporovaných vozidel není potřeba samostatný CAN FD adaptér.

Podpora DoIP

Diagnostická komunikace DoIP se používá u části novějších vozidel značek:

• BMW

• Mercedes-Benz

• Volvo

• Jaguar

• Land Rover

• Dalších podporovaných výrobců

Dostupnost funkcí DoIP závisí na konkrétním vozidle, diagnostickém softwaru a variantě produktu.

Podpora protokolu DoIP sama o sobě nezaručuje dostupnost ECU programování nebo online kódování.

Bezpečnostní brány FCA a dalších výrobců

U novějších vozidel Fiat, Chrysler, Jeep, Dodge a Alfa Romeo mohou být některé diagnostické funkce omezeny chráněnou bezpečnostní bránou vozidla.

Pro mazání chybových kódů, provádění aktivních testů, kódování nebo servisních procedur může být vyžadováno:

• Účet AutoAuth

• Aktivní licence LAUNCH

• Placený přístup

• Internetové připojení

• Identifikační údaje vozidla

Podobná omezení se mohou vztahovat také na novější vozidla Renault, VAG, Mercedes-Benz a dalších výrobců.

Automatické rozpoznání VIN

U podporovaných vozidel může funkce AutoVIN automaticky zjistit:

• Značku vozidla

• Model

• Rok výroby

• VIN

• Odpovídající diagnostický software

Automatické skenování všech systémů pomáhá rychle odhalit řídicí jednotky s uloženými chybovými kódy a vytvořit celkový diagnostický report o stavu vozidla.

Pokud automatické rozpoznání VIN není podporováno, lze vozidlo vybrat ručně.

Živá data

CRP919E BT umožňuje sledovat různé parametry řídicích jednotek, například:

• Otáčky motoru

• Teplotu chladicí kapaliny

• Údaje o průtoku vzduchu

• Korekce palivové směsi

• Napětí snímačů

• Teplotu převodovky

• Údaje snímačů rychlosti kol

• Napětí akumulátoru

• Tlak a teploty DPF

• Další parametry poskytované řídicími jednotkami

V jednom grafu lze porovnat více parametrů, zaznamenat diagnostickou relaci a později ji přehrát.

Diagnostické reporty

Po dokončení kontroly vozidla lze vytvořit diagnostický report obsahující například:

• Informace o vozidle

• Seznam zkontrolovaných systémů

• Nalezené chybové kódy

• Stav řídicích jednotek

• Výsledky diagnostiky

Report lze uložit a sdílet se zákazníkem.

Řízené diagnostické procedury VAG

U podporovaných vozidel Volkswagen, Audi, Škoda a SEAT může software zobrazovat řízené diagnostické procedury krok za krokem.

Systém může:

• Vybrat vhodnou diagnostickou funkci

• Zkontrolovat podmínky potřebné pro provedení procedury

• Zobrazit jednotlivé kroky ve správném pořadí

• Provést uživatele adaptační nebo kódovací procedurou

• Pomoci s provedením základního nastavení

• Zobrazit kontrolované parametry

Rozsah řízených funkcí závisí na modelu vozidla, roku výroby a konkrétní řídicí jednotce.

Technické údaje

• Operační systém: Android 10

• Procesor: čtyřjádrový, 2,0 GHz

• Displej: 7" dotykový

• Operační paměť: 4 GB

• Interní paměť: 64 GB

• Baterie: přibližně 6300 mAh

• Připojení k vozidlu: bezdrátové prostřednictvím DBScar VII

• Připojení k internetu: Wi-Fi

• CAN FD: podporováno

• DoIP: podporováno podle vozidla a varianty produktu

• FCA AutoAuth: podporováno podle regionu a účtu

• Automatická identifikace VIN: podporována

• Telefon nebo počítač: není potřeba

Pro koho je LAUNCH CRP919E BT určen?

Zařízení je vhodné pro:

• Pokročilé majitele automobilů

• Mobilní mechaniky

• Nezávislé autoservisy

• Autoelektrikáře

• Kontrolu ojetých vozidel

• Údržbu více různých značek automobilů

• Diagnostiku závad motoru, převodovky, ABS a SRS

• Aktivní testy komponentů

• Servisní procedury

• ECU kódování a adaptace u kompatibilních vozidel

Obsah balení

• Diagnostický tablet LAUNCH X-431 CRP919E BT

• Bluetooth diagnostický adaptér DBScar VII

• OBD2 diagnostický kabel nebo prodloužení adaptéru

• USB nabíjecí kabel

• Napájecí adaptér

• Adaptér zástrčky

• Přepravní kufr

• Uživatelská dokumentace

• Aktivační informace

Přesný obsah balení se může lišit podle konkrétní varianty produktu.

Aktualizace softwaru

Tento model se obvykle prodává se dvěma roky bezplatných aktualizací diagnostického softwaru.

Po skončení bezplatného období lze zařízení nadále používat s již staženými diagnostickými programy. Pro přístup k nejnovějším verzím softwaru a online funkcím může být vyžadováno placené prodloužení licence.

Důležité informace

CRP919E BT není rozhraním pro J2534 Pass-Thru programování, není určen pro diagnostiku 24V nákladních vozidel a neprovádí univerzální ECU programování, klonování řídicích jednotek ani profesionální programování klíčů.

Podpora diagnostiky, aktivních testů, servisních funkcí a ECU kódování závisí na značce, modelu, roku výroby, trhu, motoru, převodovce, elektronických řídicích jednotkách, instalovaném softwaru a aktivní licenci.
