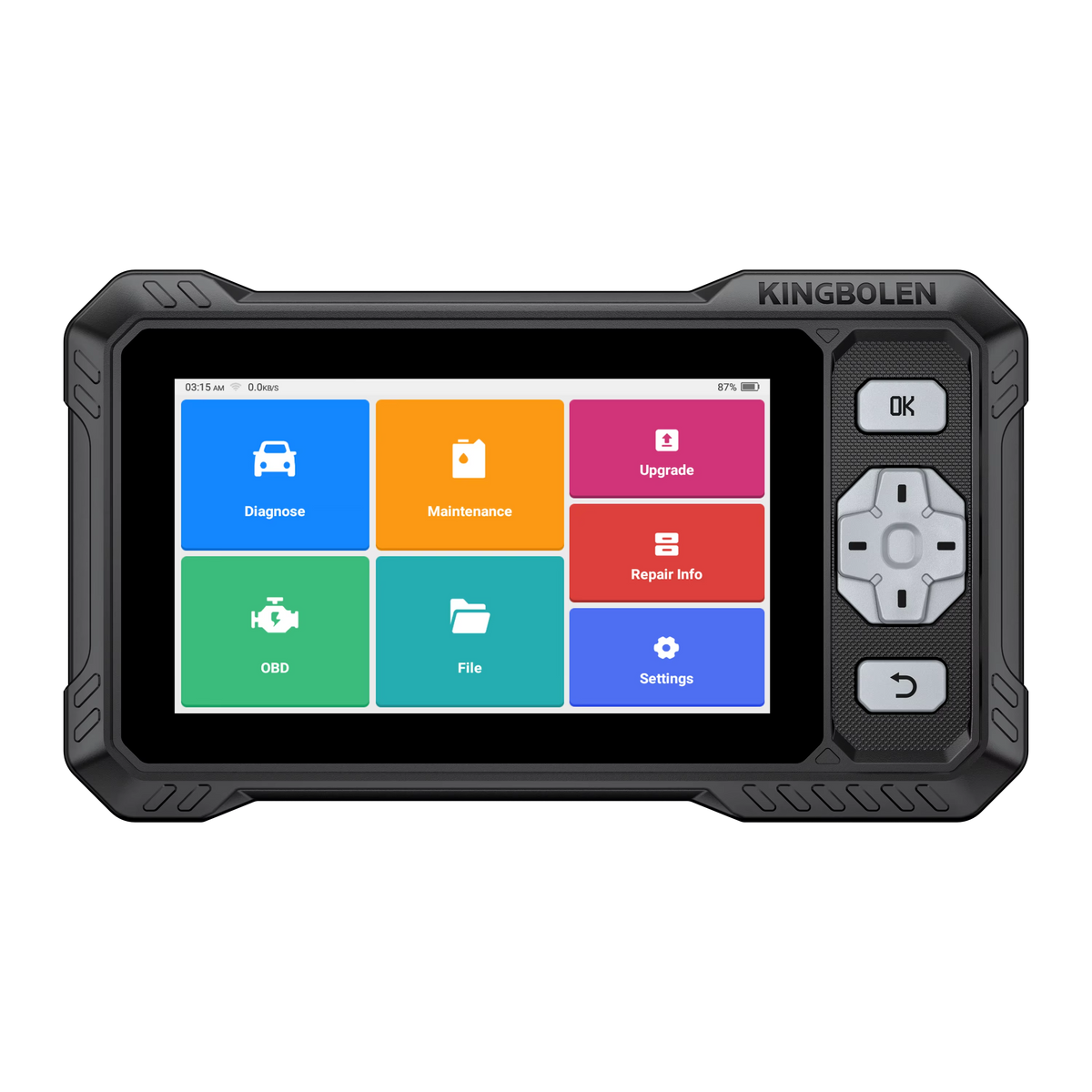

KINGBOLEN S608 – diagnostika 4 systémů s aktivními testy a CAN FD

KINGBOLEN S608 – kabelové diagnostické zařízení určené pro kontrolu motoru, automatické převodovky, ABS a systému SRS airbagů.

Zařízení umožňuje číst a mazat chybové kódy, sledovat parametry v reálném čase, analyzovat data uložená při vzniku závady a provádět podporované obousměrné aktivní testy komponentů.

Integrovaná podpora CAN FD rozšiřuje kompatibilitu s částí novějších vozidel a samostatný systém Android umožňuje pracovat bez telefonu nebo dalšího počítače.

Hlavní výhody

• Diagnostika čtyř hlavních systémů vozidla

• Kontrola motoru, převodovky, ABS a SRS

• Čtení a mazání chybových kódů

• Zobrazení živých dat

• Zobrazení dat v několika grafech

• Obousměrné aktivní testy komponentů

• 9 základních servisních funkcí

• Integrovaná podpora CAN FD

• Podpora bezpečnostních bran FCA a Renault

• Automatická identifikace vozidla podle VIN

• Všech 10 standardních diagnostických režimů OBD2

• Vytváření a sdílení diagnostických reportů

• Stabilní kabelové připojení k vozidlu

• Wi-Fi pro aktualizace softwaru

• Není potřeba telefon ani počítač

Diagnostika čtyř systémů

Řídicí systém motoru

KINGBOLEN S608 umožňuje:

• Číst a mazat chybové kódy motoru

• Zhasnout kontrolku Check Engine po odstranění příčiny závady

• Sledovat parametry motoru a snímačů

• Zobrazit korekce palivové směsi

• Analyzovat údaje o teplotě a tlaku

• Zobrazit Freeze Frame data uložená při vzniku závady

Automatická převodovka

U podporovaných vozidel lze:

• Číst chybové kódy převodovky

• Vymazat chyby po odstranění závady

• Sledovat teplotu převodovky

• Zobrazit zařazený převodový stupeň

• Analyzovat stav solenoidů

• Sledovat další parametry řídicí jednotky převodovky

Brzdový systém ABS

Zařízení umožňuje:

• Číst a mazat chybové kódy ABS

• Zobrazit údaje snímačů rychlosti kol

• Pomoci určit možné příčiny rozsvícené kontrolky ABS

• Provádět podporované procedury brzdového systému

SRS systém airbagů

S608 může číst a mazat chybové kódy systému SRS airbagů po odstranění skutečné příčiny závady.

Vymazání chybového kódu nenahrazuje opravu vadného snímače, poškozené kabeláže, předpínače bezpečnostního pásu nebo aktivovaného airbagu.

Obousměrné aktivní testy

S608 může odesílat příkazy podporovaným řídicím jednotkám vozidla a prakticky ověřovat funkci jednotlivých komponentů.

V závislosti na vozidle lze testovat například:

• Ventilátor chladiče

• Palivové čerpadlo

• Vstřikovače

• ABS čerpadlo a ventily

• Solenoidy převodovky

• Relé

• Další podporované elektronické akční členy

Aktivní testy pomáhají zjistit, zda závada souvisí se samotným komponentem, jeho napájením, kabeláží, řídicím signálem nebo elektronickou řídicí jednotkou.

Dostupnost konkrétních aktivních testů závisí na značce, modelu, roku výroby a konkrétní řídicí jednotce vozidla.

9 servisních funkcí

V závislosti na vozidle může KINGBOLEN S608 provádět:

• Reset servisního intervalu oleje

• Servis elektronické parkovací brzdy

• Kalibraci snímače úhlu natočení volantu

• Regeneraci nebo reset DPF

• Adaptaci škrticí klapky

• Kódování vstřikovačů

• Odvzdušnění brzdového systému ABS

• Registraci akumulátoru

• Učicí proceduru převodovky nebo klikového hřídele

Dostupnost servisních funkcí závisí na značce, modelu, roku výroby a konkrétní elektronické řídicí jednotce vozidla.

Kódování vstřikovačů a učicí procedury jsou konkrétní servisní funkce, nikoli univerzální ECU kódování nebo programování řídicích jednotek.

Podpora CAN FD

Integrovaný protokol CAN FD umožňuje připojení k části novějších vozidel, která používají rychlejší přenos diagnostických dat.

CAN FD se používá například u některých novějších vozidel značek:

• GM a Chevrolet

• Cadillac a Buick

• Ford

• Chrysler a Jeep

• Fiat a Alfa Romeo

• Dalších podporovaných výrobců

Podpora CAN FD nemění úroveň diagnostiky zařízení – S608 diagnostikuje čtyři hlavní systémy, nikoli všechny elektronické řídicí jednotky vozidla.

Bezpečnostní brány FCA a Renault

S608 podporuje přístup k části funkcí vozidel FCA a Renault chráněných bezpečnostní bránou.

Pro mazání chybových kódů, provádění aktivních testů nebo používání servisních procedur může být vyžadováno:

• Účet výrobce nebo autorizační platformy

• Placené předplatné

• Internetové připojení

• Přístupová licence odpovídající danému regionu

Účty bezpečnostních bran a služby třetích stran zpravidla nejsou zahrnuty v licenci diagnostického zařízení.

Standardní diagnostika OBD2

S608 podporuje všech 10 standardních diagnostických režimů OBD2 a EOBD:

• Čtení aktuálních chybových kódů motoru

• Mazání chybových kódů

• Zobrazení živých parametrů motoru

• Freeze Frame data

• Kontrolu stavu I/M readiness

• Testy lambda sond

• Testy palubních monitorů

• Zobrazení čekajících chybových kódů

• Načtení identifikačních údajů vozidla

• Zobrazení trvalých chybových kódů

Automatické rozpoznání VIN

U podporovaných vozidel může automatická funkce VIN zjistit:

• Značku vozidla

• Model

• Rok výroby

• VIN

• Odpovídající diagnostický software

Pokud automatické rozpoznání VIN není podporováno, lze vozidlo vybrat ručně.

Živá data a diagnostické reporty

S608 umožňuje:

• Zobrazovat parametry číselně

• Zobrazovat více parametrů v samostatných grafech

• Zaznamenávat diagnostická data

• Prohlížet uložené záznamy

• Vytvářet diagnostické reporty

• Ukládat a sdílet výsledky diagnostiky

Záznam dat pomáhá při hledání závad, které se objevují pouze po zahřátí motoru, během jízdy nebo při určitém zatížení systému.

Technické údaje

• Operační systém: Android 8.1

• Operační paměť: 2 GB

• Interní paměť: 32 GB

• Baterie: 4150 mAh

• Připojení k vozidlu: kabelové OBD2

• Připojení k internetu: Wi-Fi 2,4 GHz

• Úroveň diagnostiky: 4 systémy

• CAN FD: podporováno

• DoIP: nepodporováno

• Diagnostika užitkových a nákladních vozidel: nepodporována

• Telefon nebo další počítač: není potřeba

Pro koho je KINGBOLEN S608 určen?

Zařízení je vhodné pro:

• Majitele automobilů, kteří chtějí více než pouze diagnostiku motoru

• Vyhledávání závad motoru, převodovky, ABS a SRS

• Základní kontrolu ojetých vozidel

• Pokročilé automobilové nadšence

• Mobilní mechaniky

• Menší autoservisy

• Základní servisní procedury

• Uživatelé hledající kompaktní diagnostické zařízení s aktivními testy

Obsah balení

• Diagnostické zařízení KINGBOLEN S608

• OBD2 diagnostický kabel

• USB nabíjecí kabel

• Napájecí adaptér

• Návod k použití

• Přepravní nebo ochranné balení

Důležité informace

KINGBOLEN S608 diagnostikuje čtyři hlavní systémy: motor, automatickou převodovku, ABS a SRS. Nejde o diagnostické zařízení pro všechny elektronické systémy vozidla.

Tento model nepodporuje DoIP, univerzální ECU kódování, programování řídicích jednotek, klonování ECU, profesionální programování klíčů ani diagnostiku užitkových a nákladních vozidel.

Podpora diagnostiky, aktivních testů a servisních funkcí závisí na značce, modelu, roku výroby, trhu, konkrétní řídicí jednotce, instalovaném softwaru a aktivní licenci.
