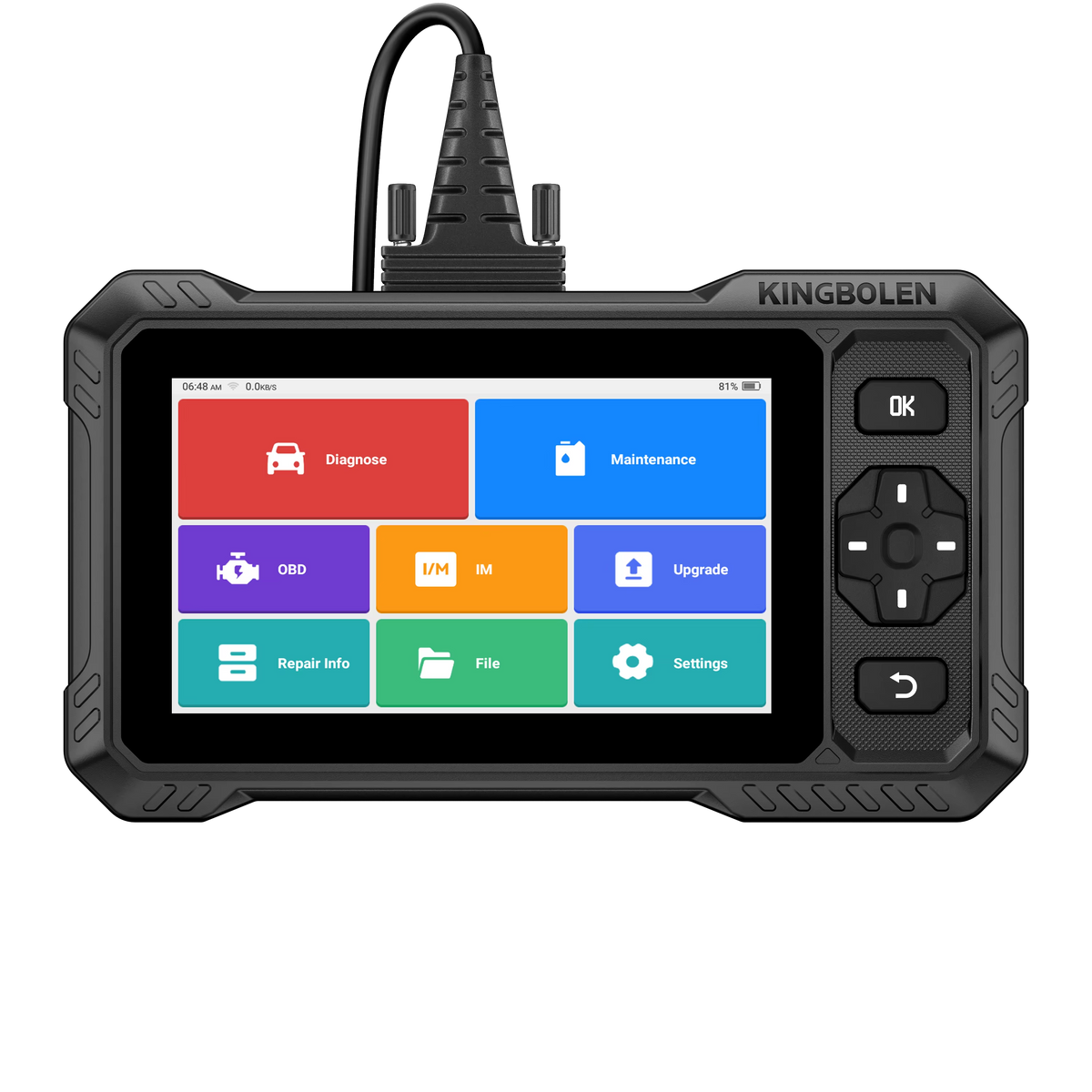

KINGBOLEN S6 Elite – diagnostika všech systémů s aktivními testy a CAN FD

KINGBOLEN S6 Elite – samostatné kabelové diagnostické zařízení určené pro pokročilé majitele automobilů, mechaniky a menší autoservisy.

Zařízení umožňuje diagnostikovat motor, automatickou převodovku, ABS, SRS airbagy, elektroniku karoserie a další podporované systémy vozidla. Lze číst a mazat chybové kódy, sledovat parametry v reálném čase, provádět servisní procedury a obousměrné aktivní testy komponentů.

Kabelové připojení zajišťuje stabilní komunikaci s vozidlem a integrovaný systém Android umožňuje pracovat bez telefonu nebo dalšího počítače.

Hlavní výhody

• Diagnostika všech podporovaných elektronických systémů vozidla

• Kontrola motoru, převodovky, ABS a SRS

• Čtení a mazání chybových kódů

• Obousměrné aktivní testy komponentů

• Živá data a grafy

• Porovnání až čtyř parametrů současně

• Více než 15 servisních a údržbových funkcí

• Integrovaná podpora CAN FD

• Podpora bezpečnostní brány FCA

• Automatická identifikace vozidla podle VIN

• Všech 10 standardních režimů OBD2 a EOBD

• Vytváření a sdílení diagnostických reportů

• Stabilní kabelové připojení k vozidlu

• Wi-Fi pro aktualizace softwaru

• Není potřeba telefon ani počítač

Diagnostika všech systémů

V závislosti na výbavě vozidla a instalovaném softwaru může KINGBOLEN S6 Elite diagnostikovat:

• Řídicí systém motoru

• Automatickou převodovku a další části pohonného ústrojí

• ABS a stabilizační systém

• SRS systém airbagů

• Řídicí jednotky karoserie

• Elektronickou parkovací brzdu

• Elektrický posilovač řízení

• Klimatizaci

• Systém řízení akumulátoru

• TPMS systém kontroly tlaku v pneumatikách

• Přístrojový panel

• Řízení podvozku

• Moduly dveří, oken a osvětlení

• Komfortní systémy a gateway moduly

• Další elektronické systémy instalované ve vozidle

Zařízení umožňuje zobrazit identifikační údaje řídicích jednotek, číst a mazat chybové kódy, sledovat parametry v reálném čase a ukládat výsledky diagnostiky.

Obousměrné aktivní testy

Na rozdíl od běžného OBD2 skeneru může S6 Elite odesílat příkazy kompatibilním řídicím jednotkám vozidla a prakticky ověřovat funkci jednotlivých komponentů.

V závislosti na vozidle lze testovat například:

• Ventilátor chladiče

• Palivové čerpadlo

• Vstřikovače

• ABS čerpadlo a ventily

• Elektrická okna a zrcátka

• Zámky dveří

• Světla a stěrače

• Houkačku

• Relé a solenoidy

• Další elektronické akční členy

Aktivní testy pomáhají zjistit, zda závada souvisí se samotným komponentem, jeho napájením, kabeláží, řídicím signálem nebo elektronickou řídicí jednotkou.

Dostupnost konkrétních aktivních testů závisí na značce, modelu, roku výroby a konkrétní řídicí jednotce vozidla.

15+ servisních funkcí

V závislosti na vozidle mohou být podporovány například tyto procedury:

• Reset servisního intervalu oleje

• Servis elektronické parkovací brzdy

• Odvzdušnění brzdového systému ABS

• Registrace akumulátoru

• Regenerace a reset DPF

• Kódování vstřikovačů

• Kalibrace snímače úhlu natočení volantu

• Adaptace škrticí klapky

• Učení převodovky

• Adaptace EGR

• Reset systému TPMS

• Kalibrace výšky podvozku

• Odvzdušnění chladicího systému

• Reset NOx snímače

• Procedury systému AdBlue

• Inicializace elektrických oken

• Kalibrace sedadel

• Inicializace střešního okna

• Reset systému Start/Stop

• Další procedury podporované výrobcem vozidla

Dostupnost servisních funkcí závisí na značce, modelu, roku výroby a konkrétní elektronické řídicí jednotce vozidla.

Kódování vstřikovačů, učení převodovky a další adaptační procedury nejsou univerzálním ECU kódováním ani programováním řídicích jednotek.

Podpora CAN FD

Integrovaná podpora CAN FD rozšiřuje kompatibilitu s částí novějších vozidel, která používají rychlejší přenos diagnostických dat.

CAN FD se používá například u některých novějších vozidel značek:

• GM a Chevrolet

• Ford

• Chrysler a Jeep

• Fiat a Alfa Romeo

• Dalších podporovaných výrobců

Podpora CAN FD sama o sobě nezaručuje dostupnost všech diagnostických, aktivních nebo servisních funkcí u konkrétního vozidla.

Protokol DoIP není podporován.

Podpora bezpečnostní brány FCA

U novějších vozidel Fiat, Chrysler, Jeep, Dodge a Alfa Romeo mohou být některé diagnostické funkce omezeny chráněnou bezpečnostní bránou.

Pro mazání chybových kódů, provádění aktivních testů nebo používání servisních procedur může být vyžadováno:

• Účet autorizační platformy

• Placené předplatné

• Internetové připojení

• Přístupová licence odpovídající danému regionu

Účty bezpečnostních bran a služby třetích stran zpravidla nejsou zahrnuty v licenci diagnostického zařízení.

Živá data

S6 Elite umožňuje sledovat různé parametry vozidla, například:

• Otáčky motoru

• Teplotu chladicí kapaliny

• Údaje o průtoku vzduchu

• Korekce palivové směsi

• Napětí snímačů

• Teplotu převodovky

• Údaje snímačů rychlosti kol

• Napětí akumulátoru

• Další parametry poskytované řídicími jednotkami

Současně lze porovnat až čtyři parametry, zobrazovat je v grafech, zaznamenávat diagnostická data a později je prohlížet.

Standardní diagnostika OBD2

S6 Elite podporuje všech 10 standardních diagnostických režimů OBD2 a EOBD:

• Čtení chybových kódů motoru

• Mazání chybových kódů

• Zobrazení živých parametrů motoru

• Freeze Frame data

• Kontrolu stavu I/M readiness

• Testy lambda sond

• Testy palubních monitorů

• Test systému EVAP u podporovaných vozidel

• Identifikační informace vozidla

• Zobrazení trvalých chybových kódů

Automatické rozpoznání VIN

U podporovaných vozidel může automatická funkce VIN zjistit:

• Značku vozidla

• Model

• Rok výroby

• VIN

• Odpovídající diagnostický software

Pokud automatické rozpoznání není podporováno, lze vozidlo vybrat ručně.

Diagnostické reporty

Po dokončení kontroly vozidla lze vytvořit diagnostický report obsahující:

• Informace o vozidle

• Seznam zkontrolovaných systémů

• Nalezené chybové kódy

• Stav řídicích jednotek

• Výsledky diagnostiky

Report lze uložit a sdílet.

Technické údaje

• Operační systém: Android 8.1

• Procesor: čtyřjádrový, až 1,8 GHz

• Operační paměť: 2 GB

• Interní paměť: 32 GB

• Baterie: 4150 mAh

• Připojení k vozidlu: kabelové OBD2

• Připojení k internetu: Wi-Fi 2,4 GHz

• Typ diagnostiky: všechny podporované systémy

• CAN FD: podporováno

• Bezpečnostní brána FCA: podporována

• DoIP: nepodporováno

• Telefon nebo další počítač: není potřeba

Pro koho je KINGBOLEN S6 Elite určen?

Zařízení je vhodné pro:

• Pokročilé majitele automobilů

• Menší autoservisy

• Mobilní mechaniky

• Kontrolu ojetých vozidel

• Údržbu více různých značek automobilů

• Diagnostiku závad motoru, převodovky, ABS a SRS

• Diagnostiku všech podporovaných elektronických systémů

• Obousměrné aktivní testy komponentů

• Základní servisní procedury

Obsah balení

• Diagnostické zařízení KINGBOLEN S6 Elite

• OBD2 diagnostický kabel

• USB nabíjecí kabel

• Napájecí adaptér

• Návod k použití

• Přepravní nebo ochranné balení

Důležité informace

KINGBOLEN S6 Elite nepodporuje diagnostiku DoIP, univerzální ECU kódování, přepis softwaru řídicích jednotek, klonování ECU, profesionální programování klíčů ani zvyšování výkonu motoru.

Podpora diagnostiky, aktivních testů a servisních funkcí závisí na značce, modelu, roku výroby, trhu, motoru, převodovce, konkrétní elektronické řídicí jednotce, instalovaném softwaru a aktivní licenci.
